8.1.1.2 傳播延遲
在輸入超過基準電壓和輸出響應之間存在一定的延遲，這種延遲稱為傳播延遲。輸入從高電平轉換為低電平和從低電平轉換為高電平時，傳播延遲可能不同。這在比較器時序圖中顯示為 tpLH 和 tpHL，從輸入中點到輸出中點進行測量。同樣，傳播也會隨著所謂的過驅 (VOD) 和欠驅 (VUD) 電壓電平變化而變化（參閱過驅和欠驅動電壓）。

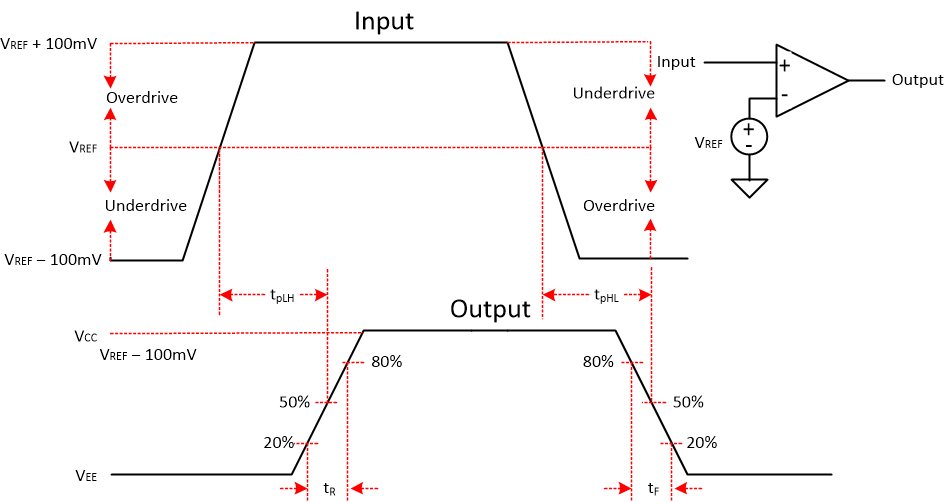

圖 8-1 比較器時序圖
