8.2.1 窗口比較器
窗口比較器通常用于檢測欠壓和過壓情況。圖 8-7 顯示了一個簡單的窗口比較器電路。如果輸出端直接連接在一起，則窗口比較器需要開漏輸出 (TLV182x)。

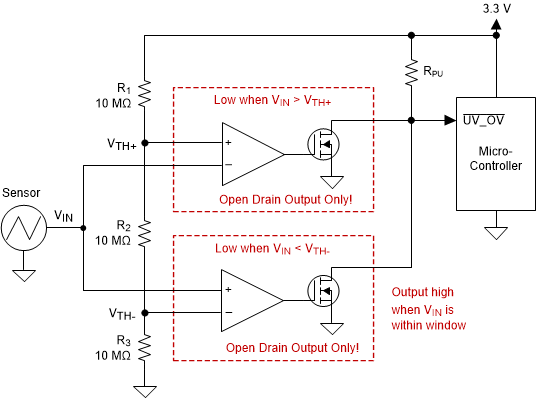

圖 8-7 窗口比較器
