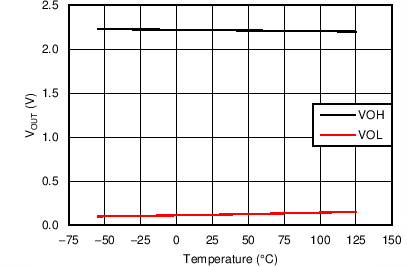

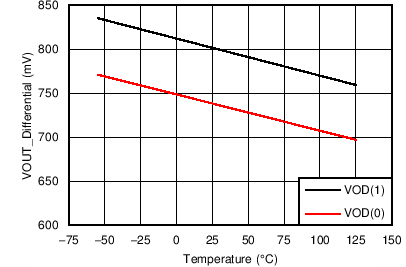

Figure 7-2 shows typical TTL output voltage characteristics at maximum 2mA load at minimum VCC = 2.375V. Figure 7-3 shows typical differential output voltage VOD(p) across temperature for each preemphasis condition at minimum VCC = 2.375V.

| VCC = 2.375V | IOH/IOL = ±2mA | |

| VCC = 2.375V | ||
| VOD (0) represents 5% emphasis enabled. | ||
| VOD (1) represents 20% emphasis enabled. | ||
