3 說明
TLIN1021A-Q1 是一款本地互連網絡 (LIN) 物理層收發器。LIN 是支持汽車車載網絡的低速通用異步接收器發送器 (UART) 通信協議。
TLIN1021A-Q1 變送器支持高達 20 kbps 的數據速率。收發器通過 TXD 引腳控制 LIN 總線的狀態，并通過其開漏 RXD 輸出引腳報告總線的狀態。該器件具有限流波形整形驅動器，用于降低電磁輻射 (EME)。
TLIN1021A-Q1 旨在為 12V 應用提供支持，具有寬輸入工作電壓范圍。該器件支持低功耗睡眠模式，并可通過從 LIN、WAKE 引腳或 EN 引腳喚醒的功能從低功耗模式喚醒。該器件可以通過 TLIN1021A-Q1 INH 輸出引腳選擇性地啟用節點上會存在的各種電源，從而在整個系統級別減少電池電流消耗。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLIN1021A-Q1 | SOIC (D) (8) | 4.90mm x 3.91mm |
| VSON (DRB) (8) | 3.00mm x 3.00mm | |
| SOT (DDF) (8) | 2.90mm x 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

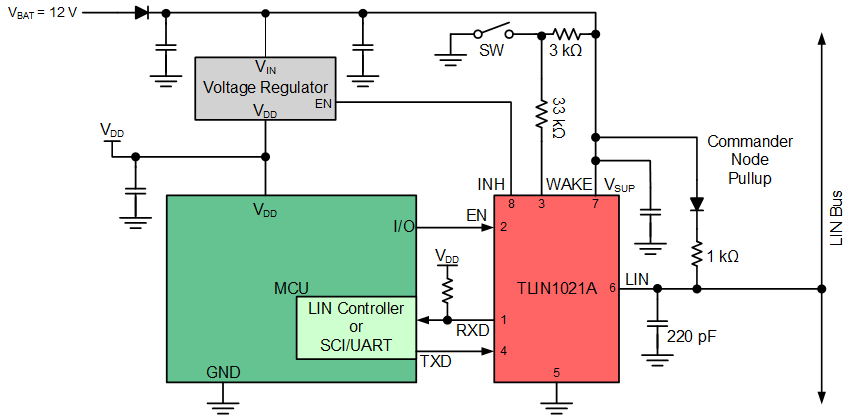

簡化版指揮官節點原理圖

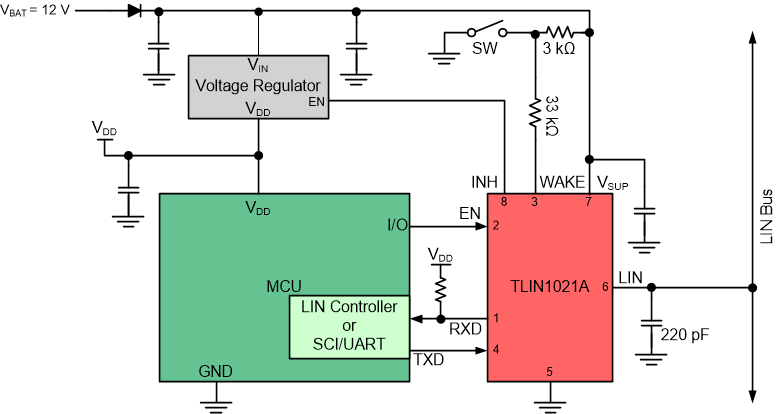

簡化版響應者節點原理圖
