7.2.1 一般配置
首次使用 CFB 的用戶的常見誤差是通過將輸出直接短接至反相輸入來創建單位增益緩沖放大器。此配置中的 CFB 放大器可能會振蕩，因此不 建議這樣做。與所有 CFB 放大器一樣，THS3001 必須 具有反饋電阻器才能穩定運行。此外，不建議在輸出端與反相輸入端之間直接放置電容器。這是因為在高頻時，電容器具有低阻抗。當使用電流反饋放大器時，這會導致放大器不穩定。因此，可在 VFB 放大器上輕松實現的積分器和簡單低通濾波器的設計方式必須略有不同。如果需要濾波，只需在運算放大器的同相端子上放置一個 RC 濾波器（請參閱圖 7-5）。

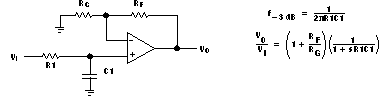

圖 7-5 單極低通濾波器如果需要多極點濾波器，Sallen-Key 濾波器可以很好地與 CFB 放大器搭配使用。這是因為濾波元件不在負反饋環路中，并且不會影響穩定性。CFB 放大器的高壓擺率和帶寬可以產生精確的信號，有助于更大限度地減少失真。圖 7-6 展示了一個示例。
圖 7-6 二極低通 Sallen-Key 濾波器有兩種簡單的方法可以創建具有 CFB 放大器的積分器。第一個（如圖 7-7 所示）添加了一個與電容器串聯的電阻器。這是可以接受的，因為在高頻下，電阻器占主導地位，反饋阻抗絕不會降至電阻器值以下。第二個（如圖 7-8 中所示）使用正反饋創建積分。建議保持謹慎，因為正反饋可能會引起振蕩。
圖 7-7 反相 CFB 積分器
圖 7-8 同相 CFB 積分器THS3001 也可用作不錯的視頻分配放大器。分配放大器的一個特性是，隨著線路數量增加和閉環增益增加，差分相位 (DP) 和差分增益 (DG) 受到影響（更多信息，請參閱圖 22 到 25）。務必在整個配電系統中使用端接電阻器，以更大限度地減少反射和容性負載。

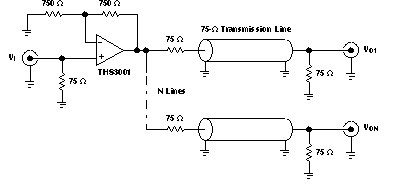

圖 7-9 視頻分配放大器應用
