7.4.1.3.2 通過 WAKE 輸入端子實現本地喚醒 (LWU)
WAKE 端子是一個雙向高壓反向電池保護輸入，可用于通過電壓轉換發出本地喚醒 (LWU) 請求。由于該端子具有雙向輸入閾值，因此可以在低電平到高電平或高電平到低電平轉換時觸發 LWU 事件。WAKE 端子可與 VSUP 或接地開關配合使用。如果未使用該端子，則應將其拉至 VSUP 或接地，以避免不必要的寄生喚醒事件。

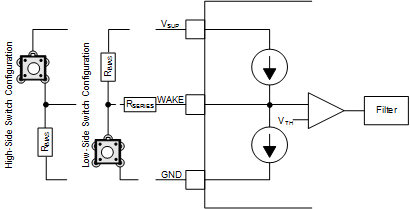

圖 7-5 WAKE 電路示例圖 7-5 顯示了 WAKE 引腳的兩種可能配置：低側和高側開關配置。串聯電阻器 RSERIES 的目的是保護器件的 WAKE 輸入免受接地漂移或接地損耗時可能發生的過流情況的影響?？梢允褂米畲箅娫措妷?VSUPMAX 和 WAKE 引腳的最大允許電流 IIO(WAKE) 來計算 RSERIES 的最小值。使用以下公式計算 RSERIES：
如果電池電壓從未超過 42VDC，則 Rseries 值約為 10kΩ。
RBIAS 電阻用于在開關未使用時設置 WAKE 輸入的靜態電壓電平。在高側開關配置中使用開關時，RBIAS 電阻器結合 RSERIES 電阻器將 WAKE 引腳電壓設置為高于 VIH 閾值?？梢允褂米畲箅娫措妷?VSUPMAX、最大 WAKE 閾值電壓 VIH、最大 WAKE 輸入電流 IIH 和串聯電阻器值 RSERIES 來計算 RBIAS 的最大值。使用以下公式計算 RBIAS：
如果電池電壓從未超過 42VDC，則 RBIAS 電阻值必須小于 650kΩ。
LWU 電路在睡眠模式下保持活動。如果發生有效的 LWU 事件，TCAN1162-Q1 將從睡眠模式轉換為待機模式。
WAKE 電路在正常模式下會關閉。
