ZHCSFY2B August 2015 – February 2019 TAS2555
PRODUCTION DATA.
| SYMBOL | PARAMETER | CONDITIONS | IOVDD=1.8V | IOVDD=3.3V | UNIT | ||
|---|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | ||||
| tH(BCLK) | BCLK high period | 40 | 30 | ns | |||
| tL(BCLK) | BCLK low period | 40 | 30 | ns | |||
| ts(WS) | WCLK seutp | 8 | 8 | ns | |||
| th(WS) | WCLK hold | 8 | 8 | ns | |||
| td(DO-BCLK) | BCLK to DOUT delay (For LJF Mode only) | 50% BCLK to 50% DOUT | 35 | 25 | ns | ||
| ts(DI) | DIN setup | 8 | 8 | ns | |||
| th(DI) | DIN hold | 8 | 8 | ns | |||
| tr | Rise time | 10%-90% Rise Time | 8 | 4 | ns | ||
| tf | Fall time | 90%-10% Fall Time | 8 | 4 | ns | ||

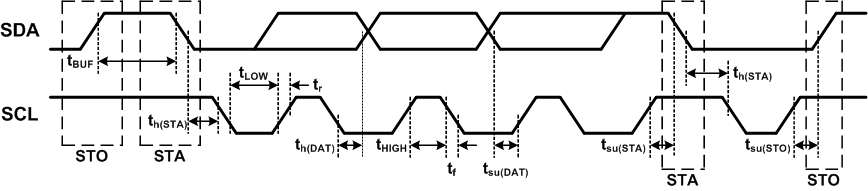

Figure 1. I2C Timing
Figure 2. SPI Interface Timing Diagram

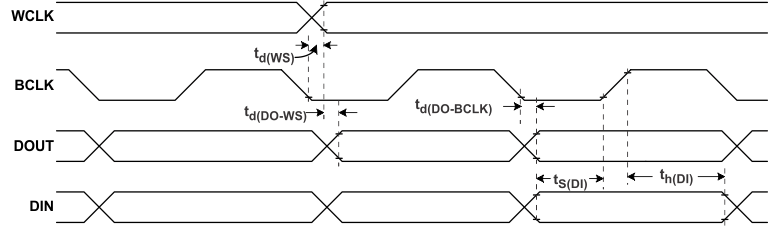

Figure 3. I2S/LJF/RJF Timing in Master Mode

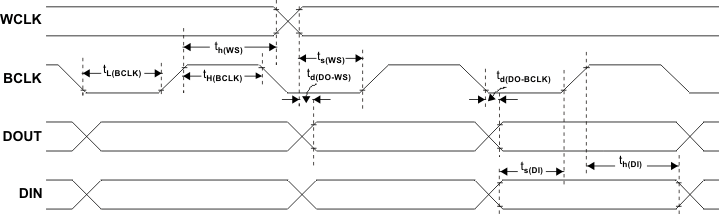

Figure 4. I2S/LJF/RJF Timing in Slave Mode

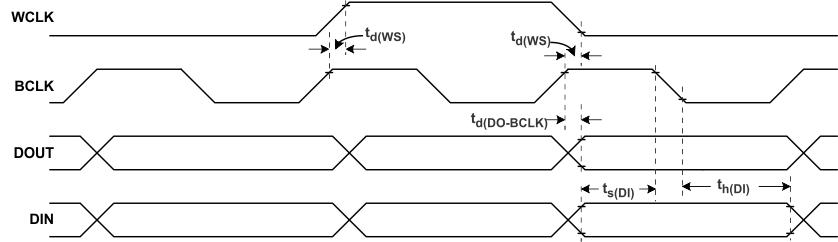

Figure 5. DSP Timing in Master Mode

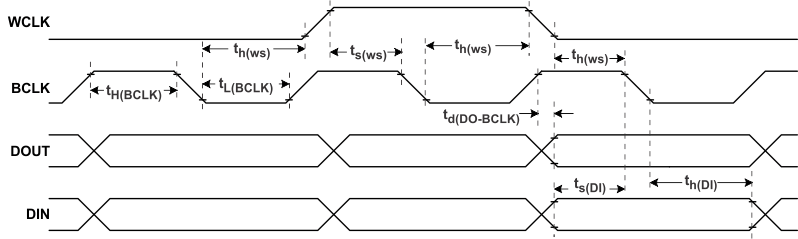

Figure 6. DSP Timing in Slave Mode
