6.5.1.1.2.3 I2C 單字節讀取
如圖 6-102 所示，單字節數據讀取傳輸始于控制器器件發送啟動條件，后跟 I2C 目標地址和讀取/寫入位。對于數據讀取傳輸，先后完成了寫入和讀取操作。最初，執行寫入以傳輸要讀取的內部寄存器地址的地址字節。因此，將讀取/寫入位設置為 0。
在接收到目標地址和讀取/寫入位后，器件會以一個響應位 (ACK) 進行響應。然后，控制器器件發送內部寄存器地址字節，之后器件發出一個響應位 (ACK)。控制器器件再次發送另一個啟動條件，然后是目標地址和讀取/寫入位。這次，將讀取/寫入位設置為 1，指示讀取傳輸。接下來，該器件從正在讀取的寄存器地址傳輸數據字節。接收到數據字節后，控制器器件發送一個無應答 (NACK) 信號，然后是一個停止條件，以完成單字節數據讀取傳輸。

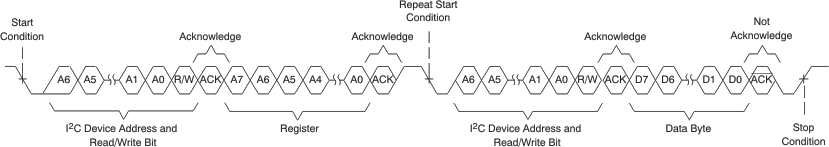

圖 6-104 I2C 單字節讀取傳輸
