6.3.4 輸入通道配置
TAC5411-Q1 包含兩對模擬輸入引腳（INxP 和 INxM），這些引腳可以配置為差分輸入或單端輸入，用于錄音通道。該器件支持使用多通道 ADC 同時對多達兩個通道進行錄音。模擬引腳的輸入源可以是模擬麥克風，也可以是來自系統板的線路輔助輸入。表 6-8 介紹了如何設置錄音通道的輸入配置。
| P0_R80_D[7:6]：ADC_CH1_INSRC[1:0] | 輸入通道 1 錄音源選擇 |
|---|---|
| 00（默認值） | 通道 1 的模擬差分輸入 |
| 01 | 通道 1 的模擬單端輸入 |
| 10 或 11 | 保留（不使用此設置） |
該器件支持直流耦合輸入配置的麥克風錄音輸入直流故障診斷功能。對于交流耦合輸入，專用診斷引腳 DIN1P 和 DIN1M 也可用于診斷
對于直流耦合線路輸入配置，模擬輸入引腳的直流共模差 (INxP – INxM) 必須為 0V，以支持 10VRMS 滿量程差分輸入。對于直流耦合麥克風輸入配置，在默認運行模式下，模擬輸入引腳的直流共模差 (INxP – INxM) 必須處于 3.4V 至 6.0V 范圍內，從而支持 2VRMS 滿量程差分輸入。之后，通過數字高通濾波器濾除直流差分共模電壓，在這種情況下，數字輸出滿量程對應于 10VRMS 交流信號。
圖 6-15 和圖 6-16 分別展示了如何將直流耦合麥克風連接到差分輸入和單端輸入。必須根據麥克風阻抗選擇適當?shù)耐獠科秒娮杵?R1 的值。對于差分輸入，建議使用其值為麥克風阻抗一半的外部偏置電阻器，而對于單端輸入，建議使用其值與麥克風阻抗相同的外部偏置電阻器。

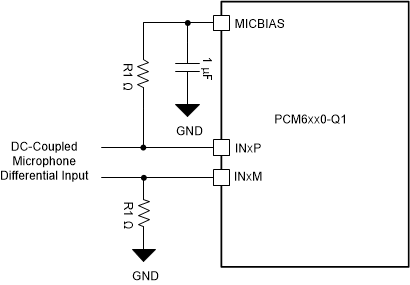

圖 6-15 直流耦合麥克風差分輸入連接

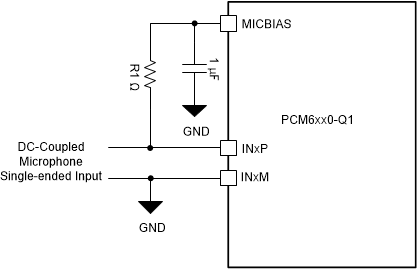

圖 6-16 直流耦合麥克風單端輸入連接在交流耦合模式下，選擇的耦合電容值必須確保由耦合電容器和輸入阻抗形成的高通濾波器不影響信號內容。該耦合電容器必須在上電時充電至共模電壓，然后才能開始進行正確錄音。對于單端輸入配置，在交流耦合模式下，INxM 引腳必須在交流耦合電容器之后接地。
圖 6-17 和圖 6-18 分別展示了如何為差分輸入和單端輸入連接交流耦合麥克風或線路源。在交流耦合模式下，器件輸入引腳 INxP 和 INxM 必須針對直流共模值進行適當偏置，方法是使用片上 MICBIAS 輸出電壓以及外部偏置電阻器 R0，或使用外部偏置發生器電路。電阻器 R0 的最大值取決于信號擺幅和編程的 MICBIAS 值。請參閱 TAC5xxx-Q1 交流耦合外部電阻計算器，為所需系統配置計算 R0 值。

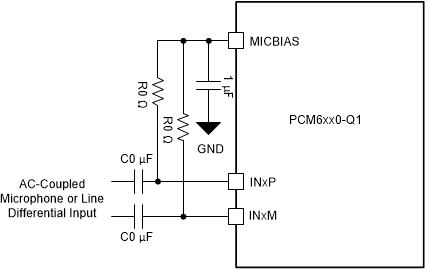

圖 6-17 交流耦合麥克風或線路差分輸入連接

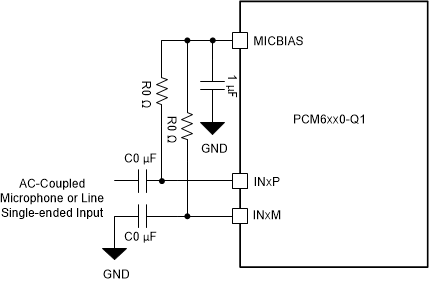

圖 6-18 交流耦合麥克風或線路單端輸入連接
