6.3.1.2.1 時分多路復用 (TDM) 音頻接口
在 TDM 模式（也稱為 DSP 模式）下，FSYNC 的上升沿會首先從時隙 0 數據開始數據傳輸。緊接著時隙 0 數據傳輸，會按順序傳輸剩余的時隙數據。FSYNC 和每個數據位（TX_OFFSET 等于 0 時，時隙 0 的 MSB 除外）會在 BCLK 的上升沿傳輸。圖 6-2 至圖 6-5 展示了各種配置下 TDM 運行的協議時序。

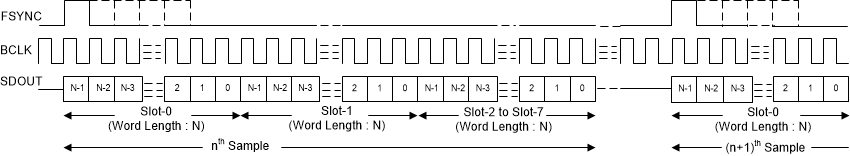

圖 6-2 TDM 模式標準協議時序 (PASI_TX_OFFSET = 0)

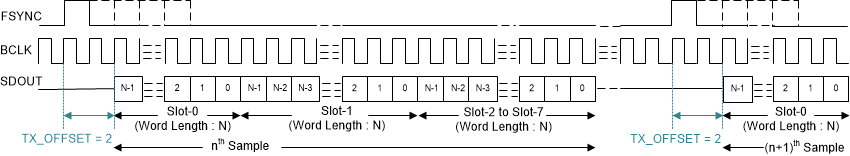

圖 6-3 TDM 模式協議時序 (PASI_TX_OFFSET = 2)

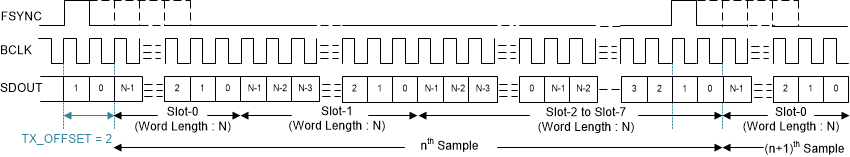

圖 6-4 TDM 模式協議時序（無空閑 BCLK 周期，PASI_TX_OFFSET = 2）

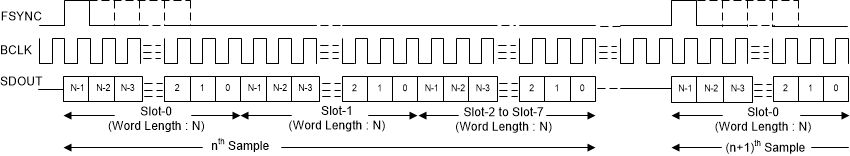

圖 6-5 TDM 模式協議時序（PASI_TX_OFFSET = 0 且 PASI_BCLK_POL = 1）為了使音頻總線在 TDM 模式下正常運行，每幀的位時鐘數必須大于或等于活動輸出通道數乘以輸出通道數據的編程字長。該器件支持 FSYNC 作為具有 1 周期寬位時鐘的脈沖，同時也支持倍數。對于更高 BCLK 頻率的運行，建議使用 PASI_TX_OFFSET 值大于 0 的 TDM 模式。
