6.3.9.1.9 自動增益控制器 (AGC)
該器件包含一個用于 ADC 錄音的自動增益控制器 (AGC)。如圖 6-68 所示，在錄制語音時，AGC 可用于保持標稱恒定輸出電平。當輸入信號過大或非常弱時，例如當對著麥克風講話的人靠近或遠離麥克風時，該電路會自動調整通道增益，而不用在 AGC 模式下手動設置通道增益。AGC 算法具有多個可編程參數，包括目標電平、允許的最大增益、起音和減小（或衰減）時間常數以及噪聲閾值，允許針對任何特定應用對該算法進行微調。這些是器件用于實現靈活性的可編程系數的一部分，可以使用 B0_P27 和 B0_P28 中的可編程系數寄存器進行配置。

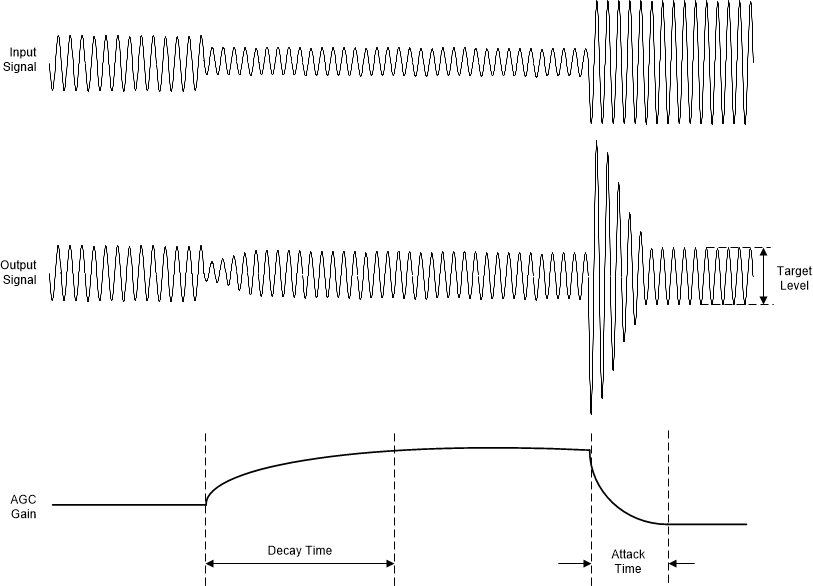

圖 6-68 AGC 特性目標電平 (AGC_LVL) 表示 AGC 嘗試將 ADC 輸出信號電平保持為的標稱近似輸出電平。TAC5112-Q1 允許對不同的目標電平進行編程。建議為目標電平設置足夠的裕度，以防止在出現響亮的聲音時出現削波。有關 AGC 各種可配置參數和應用用例的更多詳細信息，請參閱使用 TAx5x1x 系列中的自動增益控制器 (AGC) 應用報告。TI 建議使用 PPC3 GUI 來配置可編程系數設置；有關更多詳細信息，請參閱 TAC5212EVM-PDK 評估模塊 用戶指南和 PurePath? 控制臺圖形開發套件。
