ZHCSSA0 june 2023 SN75LVPE3410
PRODUCTION DATA
8.2.1.3 應用曲線
SN75LVPE3410 是一款線性轉接驅動器，可用于擴展 PCIe 鏈路的通道覆蓋范圍。通常，PCIe 兼容的 TX 和 RX 配備信號調節功能，可在 4GHz 時處理高達 22dB 的通道損耗。使用 SN75LVPE3410，PCIe 根復合體和端點之間的總通道損耗在 4GHz 時高達 32dB。
圖 8-4 用于演示使用 SN75LVPE3410 的 PCIe 3.0 鏈路覆蓋范圍擴展的測試設置 - (a) 基線設置，(b) 帶轉接驅動器圖 8-4 展示了一個測試設置，演示了 SN75LVPE3410 作為 PCIe 3.0 轉接驅動器的覆蓋范圍擴展功能。表 8-1 提供了測試結果?？梢钥吹剑琒N75LVPE3410 提供了覆蓋范圍擴展，從而使總損耗為 34dB 的 PCIe 3.0 鏈路滿足 SigTest 合規性要求。圖 8-5 展示了 PCIe 3.0 SigTest 工具的眼圖。
表 8-1 使用 SN75LVPE3410 的 PCIe 3.0 鏈路覆蓋范圍擴展
| 設置 | 總鏈路損耗 | 最小眼寬 | 復合眼高 | PCIe 3.0 SigTest 結果 |
|---|---|---|---|---|
| 基線設置 - 無轉接驅動器 | 22dB | 62 ps | 88 mV | 通過 |
| 帶轉接驅動器的鏈路 | 34dB | 37 ps | 141 mV | 通過 |

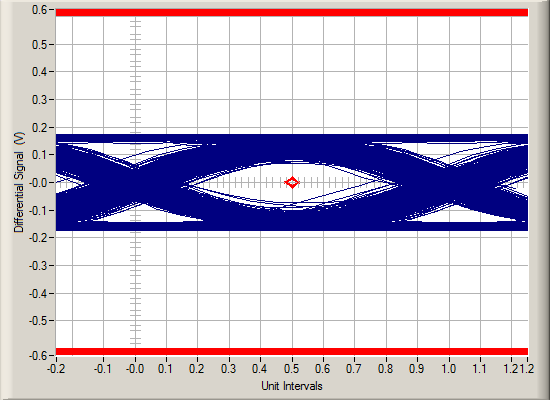

圖 8-5 使用 SN75LVPE3410 時總損耗為 34dB 的 PCIe 3.0 SigTest 眼圖
