ZHCSTI8F October 1980 – October 2023 SN55173 , SN75173
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN55173 和 SN75173 是具有三態輸出的單片四路差分線路接收器。這些器件符合 TIA/EIA-422-B、TIA/EIA-423-B、TIA/EIA-485-A 和數項 ITU 建議的要求。這些標準適用于速率高達 10 兆位/秒的平衡多點總線傳輸。四個接收器共用兩個經“或”運算的使能輸入，一個在高電平時有效，另一個在低電平時有效。這些器件具有高輸入阻抗、用于提高抗噪性的輸入遲滯、以及在 –12V 至 12V 共模輸入電壓范圍內 ±200mV 的輸入靈敏度。失效防護設計規定在輸入處于開路狀態時，輸出始終處于高電平狀態。SN65173 和 SN75173 與 SN75172 或 SN75174 四路差分線路驅動器配合使用時，可實現卓越性能。
SN55173 可在 -55°C 至 125°C 的整個軍用溫度范圍內運行。SN75173 的額定工作溫度范圍為 0°C 至 70°C。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN55173 | J（CDIP、16） | 6.92mm × 19.56mm |
| FK（LCCC，20）(3) | 8.89mm x 8.89mm | |
| SN75173 | D（SOIC，16） | 9.9mm × 6mm |
| N（PDIP、16） | 19.3 × 9.4mm | |
| NS（SO，16） | 10.2 × 7.8mm |
(1) 如需更多信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 不建議用于新設計。
A. 此符號符合 ANSI/IEEE 標準 91-1984 和 IEC 出版物 617-12。所示引腳編號適用于 D、J 和 N 封裝。
B. 所示引腳編號適用于 D、J 和 N 封裝。

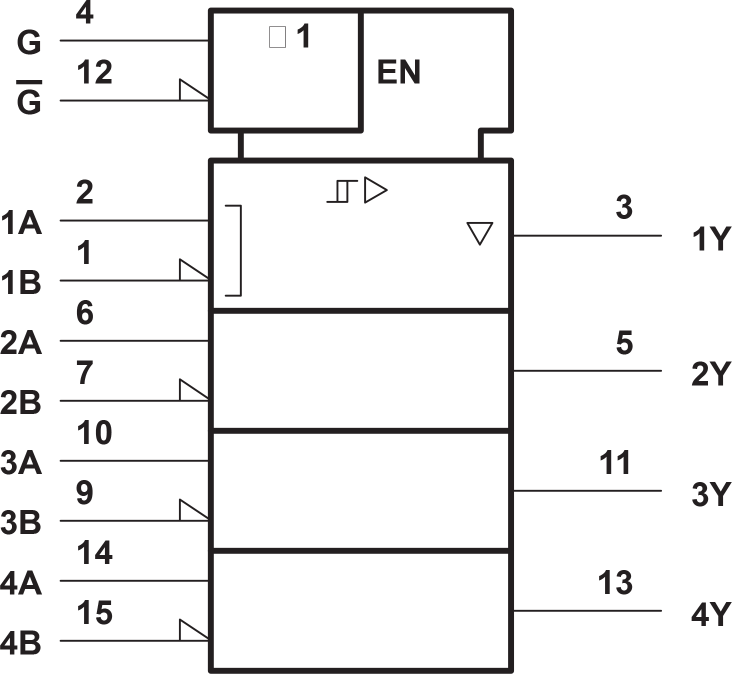

邏輯符號

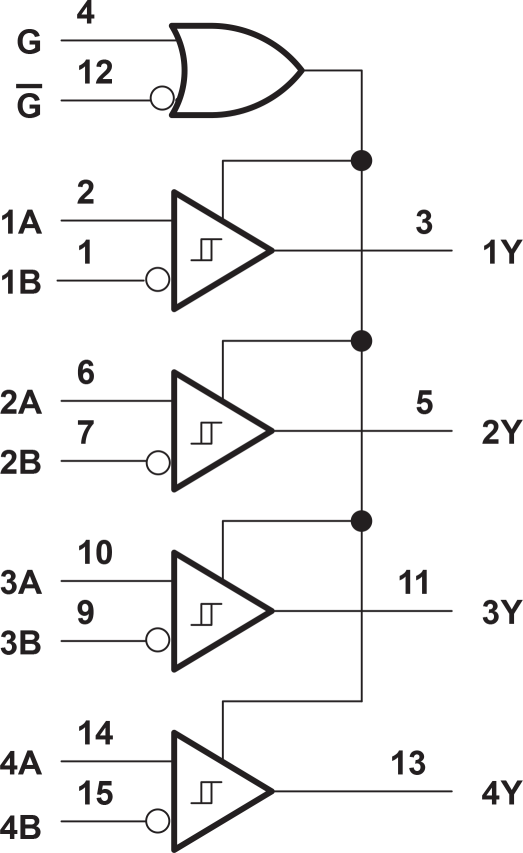

邏輯圖（正邏輯）
