8.3.4 VCC 隔離和 VCC 斷開 (Ioff-float)
該器件具有集成動態下拉電阻器的 I/O。當任一電源低于 100mV 或保持懸空（斷開）時，I/O 將被下拉，然后進入高阻抗狀態，而另一個電源仍連接到器件。建議在將任一電源懸空（斷開）之前，不要驅動此器件的 I/O 并將其保持在邏輯低電平狀態。
最大電源電流由 ICCx 指定，而 VCCx 懸空，如電氣特性 中所述。電氣特性 中的 Ioff(float) 指定了進出器件任何輸入或輸出引腳的最大漏電流。

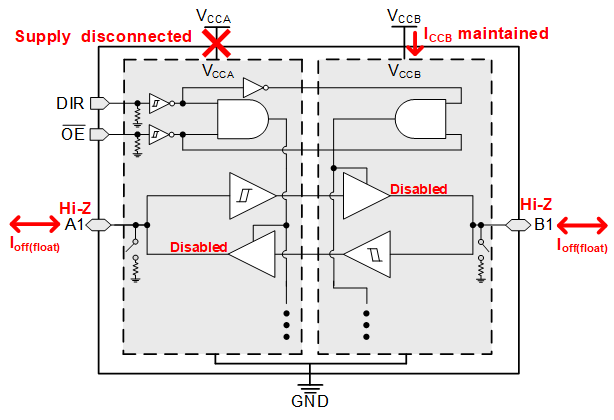

圖 8-1 VCC 斷開特性
