6.14 典型特性

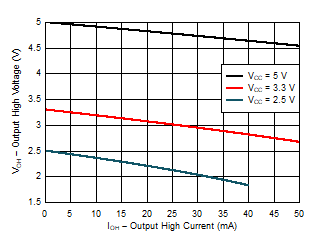

圖 6-1 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系

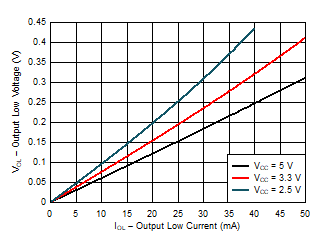

圖 6-3 典型 (TA=25°C) 輸出高電壓 (VOL) 與灌電流 (IOL) 間的關系圖 6-5 典型 (TA=25°C) 電源電流 (ICC) 與輸入電壓 (VIN) 間的關系

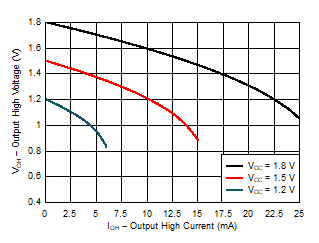

圖 6-2 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系

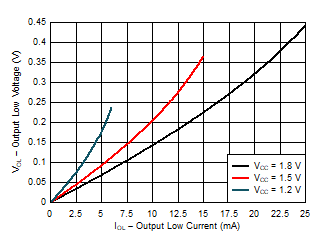

圖 6-4 典型 (TA=25°C) 輸出高電壓 (VOL) 與灌電流 (IOL) 間的關系

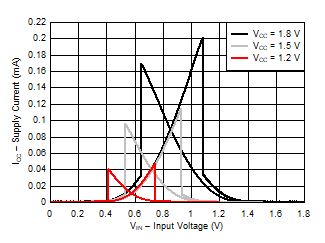

圖 6-6 典型 (TA=25°C) 電源電流 (ICC) 與輸入電壓 (VIN) 間的關系
