3 說明
SN74LXC2T45 是一款 2 位雙電源同相雙向電壓電平轉換器件。Ax 引腳和控制引腳 (DIR) 以 VCCA 邏輯電平為基準，Bx 引腳以 VCCB 邏輯電平為基準。A 端口能夠接受 1.1V 至 5.5V 的 I/O 電壓，而 B 端口可接受 1.1V 至 5.5V 的 I/O 電壓。DIR 上為高電平時允許數據從 A 傳輸?shù)?B，DIR 上為低電平時允許數據從 B 傳輸?shù)?A。請參閱器件功能模式，簡要了解控制邏輯運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LXC2T45 | SM8 (DCT) (8)(2) | 2.95mm × 2.80mm |
| VSSOP (DCU) (8) | 2.30mm × 2.00mm | |
| SON (DTT) (8) | 1.95 mm × 1.00 mm | |
| X2SON (DTM) (8) | 1.35mm × 0.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 預發布封裝

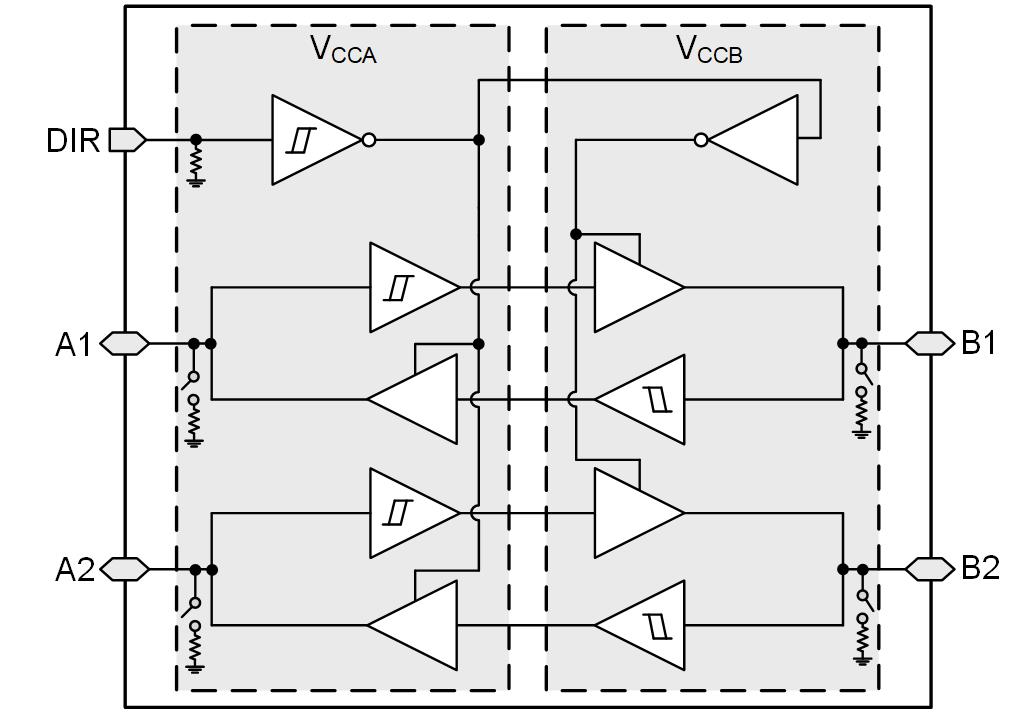

功能方框圖
