8.2.2 雙向邏輯電平轉換應用

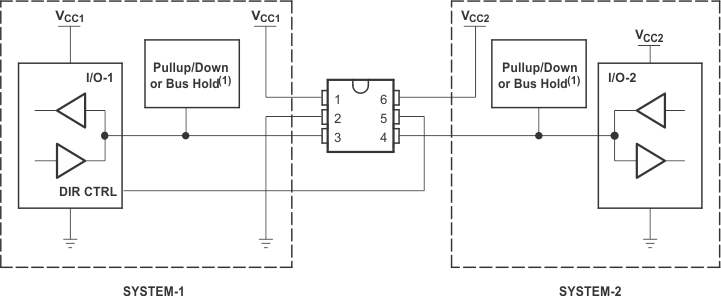

圖 8-3 顯示了 SN74LVC1T45 用于雙向邏輯電平轉換應用。由于 SN74LVC1T45 沒有輸出使能 (OE) 引腳，因此系統設計人員在改變方向時應采取預防措施，避免 SYSTEM-1 和 SYSTEM-2 之間發生總線爭用。
圖 8-3 雙向邏輯電平轉換應用
