3 說明
SN74LV1T00 是一款具有較寬電壓范圍的低壓 CMOS 門邏輯電路，用于工業、便攜、電信和汽車應用。輸出電平以電源電壓為基準，并且能夠支持 1.8V/2.5V/3.3V/5V CMOS 電平。
該輸入設計采用較低閾值電路，可匹配 VCC = 3.3V 時的 1.8V 輸入邏輯，并可用于 1.8V 至 3.3V 升壓轉換。此外，5V 容限輸入引腳可實現向下轉換（例如，在 VCC = 2.5V 時輸出 3.3V 至 2.5V）。1.8V 至 5.5V 的寬 VCC 范圍使生成的所需輸出電平能夠連接至控制器或處理器。
SN74LV1T00 器件的設計電流驅動能力為 8mA，能減少由高驅動輸出導致的線路反射、過沖和下沖。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74LV1T00 | DBV（SOT-23，5） | 2.9mm x 2.8mm | 2.9mm x 1.6mm |
| DCK（SC-70，5） | 2mm x 2.1mm | 2mm x 1.25mm |
(1) 如需了解更多信息，請參閱第 12 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

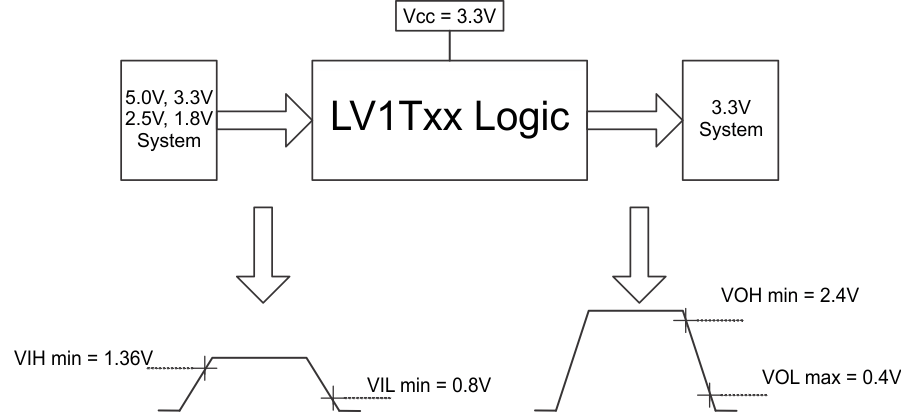

1.8V 至 3.3V 轉換的開關閾值
