7 參數測量信息
任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?。
對于時鐘輸入，fmax 是在輸入占空比為 50% 時測量的。
一次測量一個輸出，每次測量一個輸入轉換。
(1) CL 包括探頭和測試夾具電容。
圖 7-1 推挽輸出的負載電路
(1) tr 和 tf 之間的較大值與 tt 相同。
圖 7-3 電壓波形，輸入和輸出轉換時間

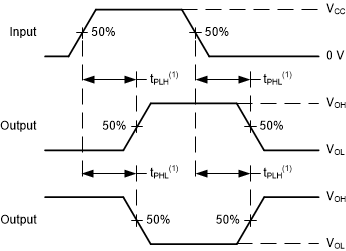

(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。
圖 7-2 電壓波形傳播延遲
