SN74LV1T00 是一款具有較寬電壓范圍的低壓 CMOS 門邏輯電路,用于工業、便攜、電信和汽車應用。輸出電平以電源電壓為基準,并且能夠支持 1.8V/2.5V/3.3V/5V CMOS 電平。
該輸入設計采用較低閾值電路,可匹配 VCC = 3.3V 時的 1.8V 輸入邏輯,并可用于 1.8V 至 3.3V 升壓轉換。此外,5V 容限輸入引腳可實現向下轉換(例如,在 VCC = 2.5V 時輸出 3.3V 至 2.5V)。1.8V 至 5.5V 的寬 VCC 范圍使生成的所需輸出電平能夠連接至控制器或處理器。
SN74LV1T00 器件的設計電流驅動能力為 8mA,能減少由高驅動輸出導致的線路反射、過沖和下沖。
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74LV1T00 | DBV(SOT-23,5) | 2.9mm x 2.8mm | 2.9mm x 1.6mm |
| DCK(SC-70,5) | 2mm x 2.1mm | 2mm x 1.25mm |

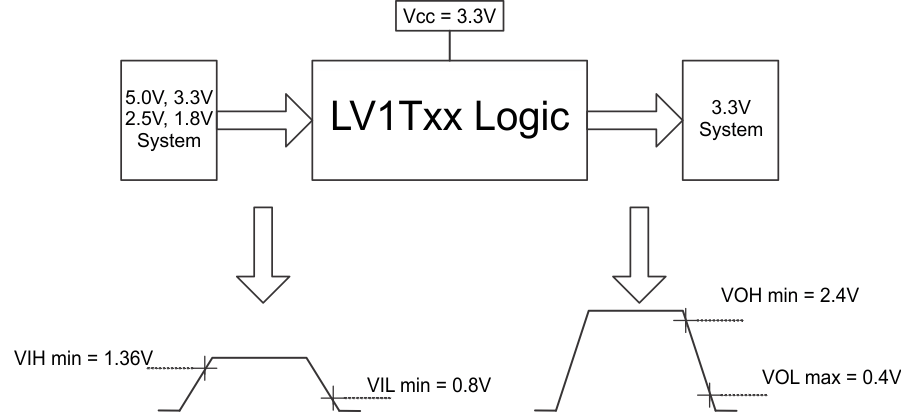

1.8V 至 3.3V 轉換的開關閾值
