ZHCSXQ6G April 1998 – January 2025 SN74LV163A
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DB|16
- NS|16
- RGY|16
- D|16
- DGV|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5 參數測量信息
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr ≤ 3 ns，tf ≤ 3 ns。
D. 一次測量一個輸出，每次測量一個輸入轉換。
E. tPLZ 和 tPHZ 與 tdis 一樣。
F. tPZL 和 tPZH 與 ten 一樣。
G. tPHL 和 tPLH 與 tpd 一樣。
H. 并非所有參數和波形都適用于所有器件。

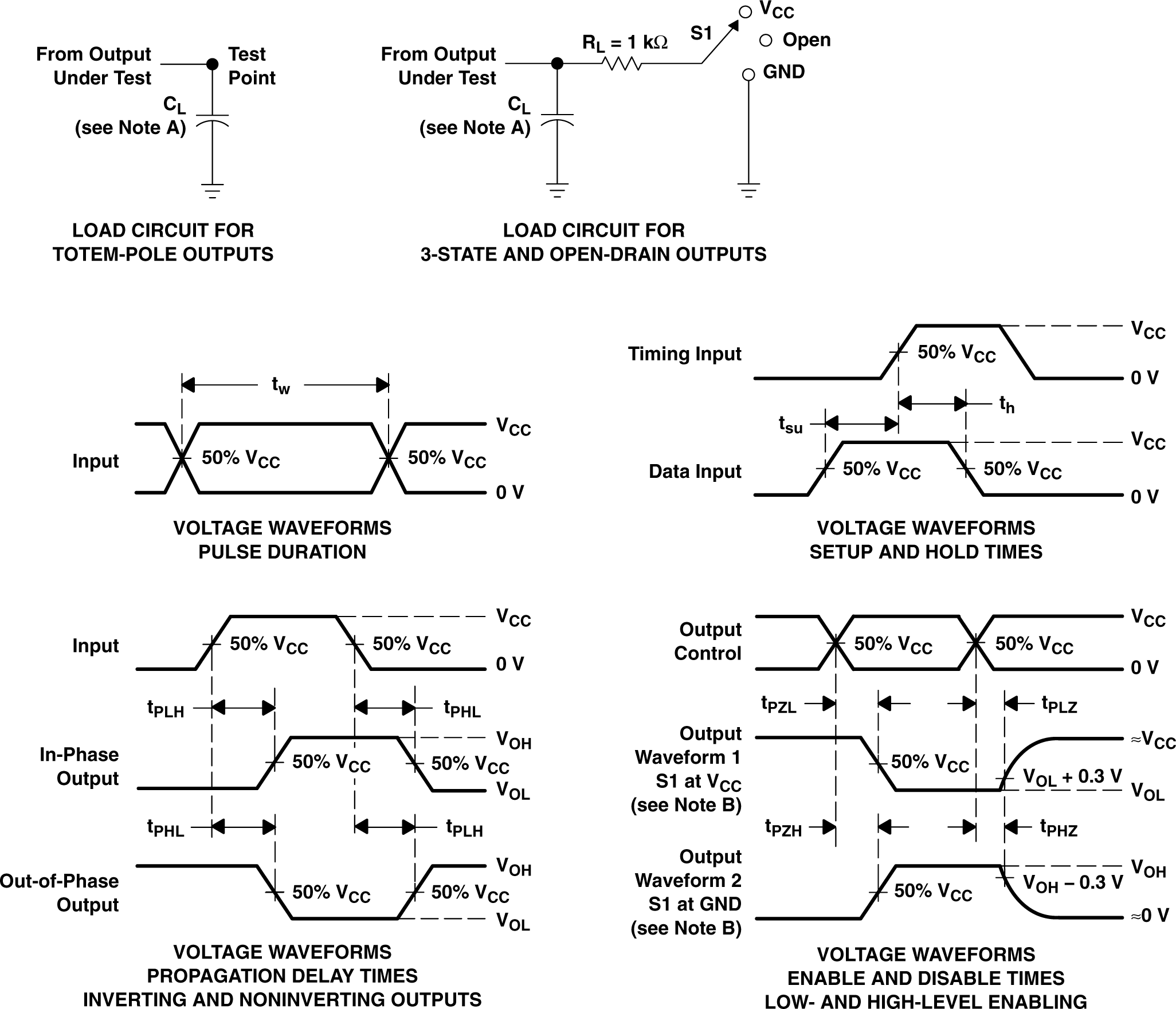

圖 5-1 負載電路和電壓波形| 測試 | S1 |
|---|---|
| tPLH/tPHL | 開路 |
| tPLZ/tPZL | VCC |
| tPHZ/tPZH | GND |
| 漏極開路 | VCC |
