6.2 功能方框圖
A. 為簡單起見，該整體邏輯圖中未顯示互補信號 LD 和 CK 的布線。D/T 觸發器的邏輯圖中顯示了這些信號的使用。

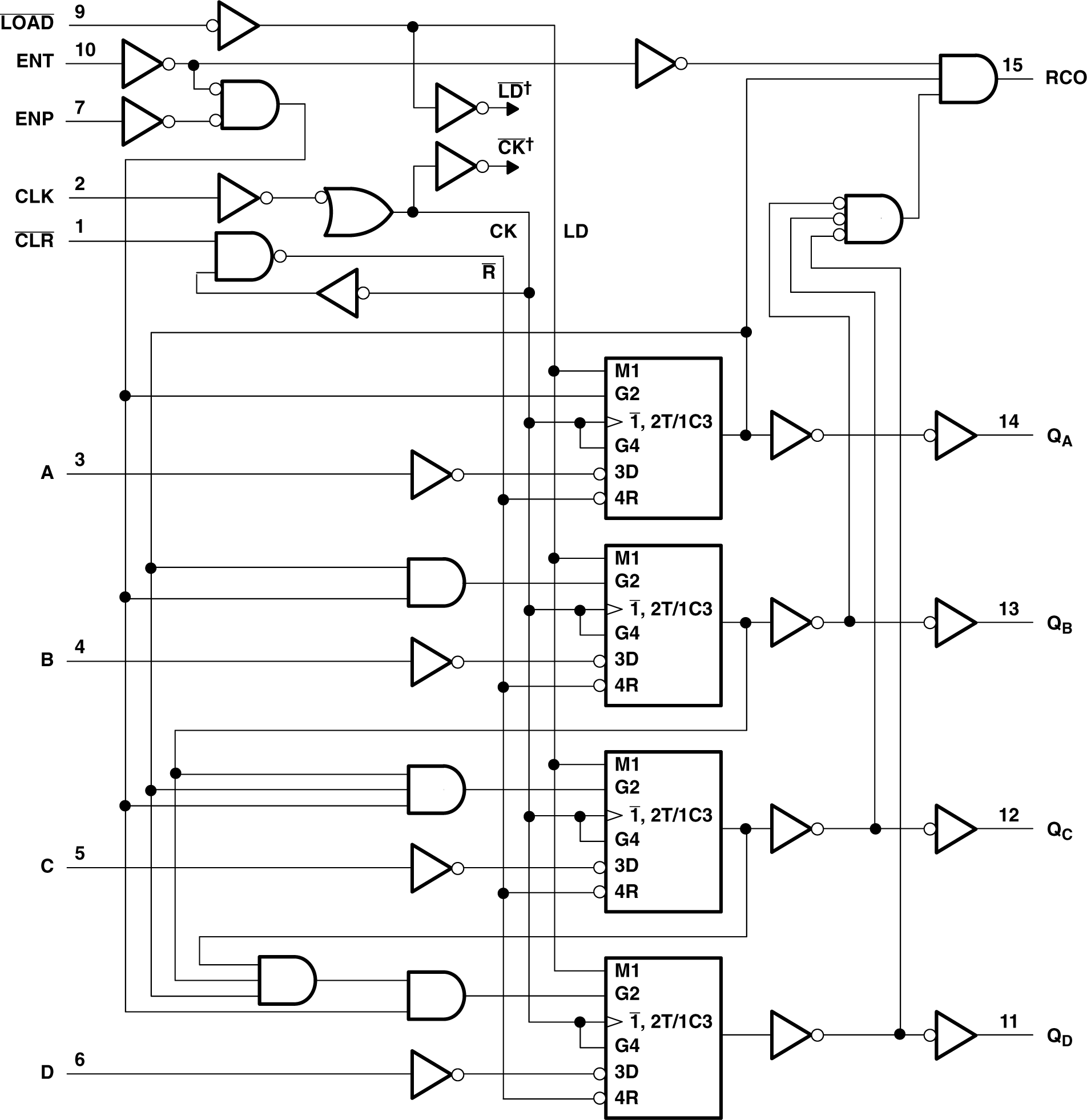

圖 6-1 邏輯圖（正邏輯）所示引腳編號用于 D、DB、DGV、J、NS、PW、RGY 和 W 封裝。
A. 器件的整體邏輯圖中顯示了 LD 和 CK 的來源。

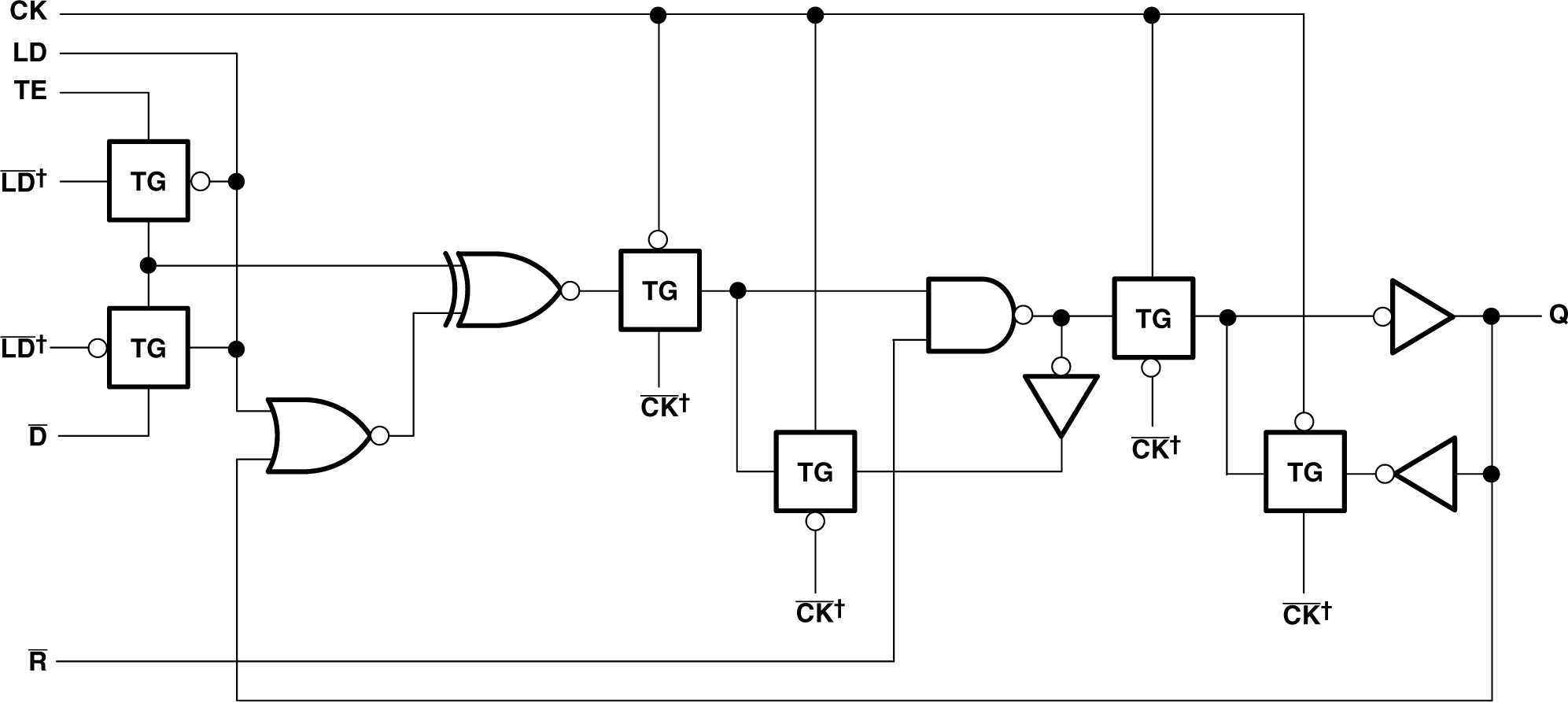

圖 6-2 邏輯圖，每個 D/T 觸發器（正邏輯）
