3 引腳配置和功能

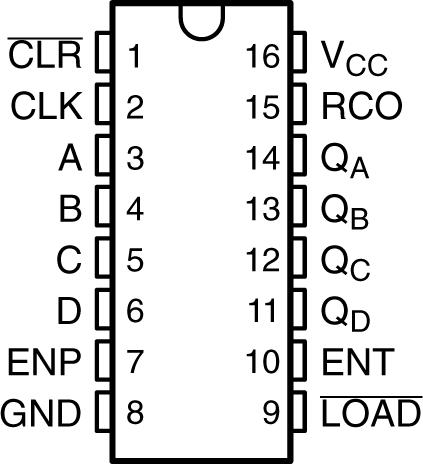

圖 3-1 SN74LV163A D、DB、DGV、NS 或 PW 封裝；16 引腳 SOIC、SSOP、TVSOP、SOP 或 TSSOP（頂視圖）

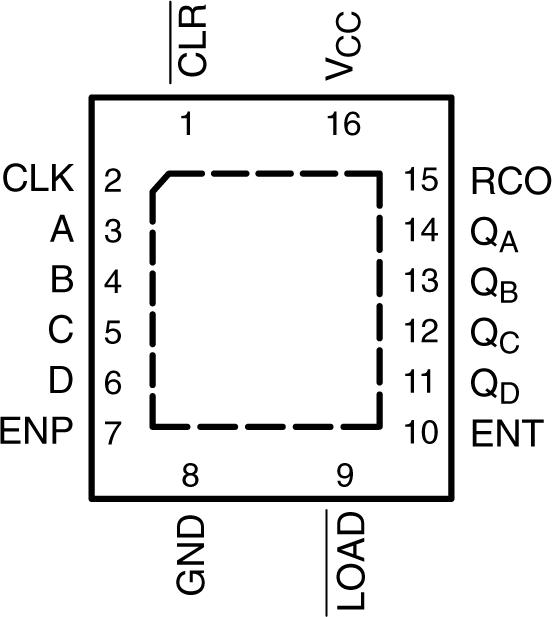

圖 3-2 SN74LV163A RGY 封裝，16 引腳 VQFN（頂視圖）| 名稱 | 引腳 | 類型1 | 說明 |
|---|---|---|---|
| CLR | 1 | I | 清零，低電平有效 |
| CLK | 2 | I | 時鐘，上升沿觸發 |
| A | 3 | I | 加載數據 A |
| B | 4 | I | 加載數據 B |
| C | 5 | I | 加載數據 C |
| D | 6 | I | 加載數據 D |
| ENP | 7 | I | 計數啟用，不影響 RCO |
| GND | 8 | — | 接地 |
| LOAD | 9 | I | 并行負載，低電平有效 |
| ENT | 10 | I | 計數啟用，影響 RCO |
| QD | 11 | O | QD 輸出 |
| QC | 12 | O | QC 輸出 |
| QB | 13 | O | QB 輸出 |
| QA | 14 | O | QA 輸出 |
| RCO | 15 | O | 紋波進位輸出 |
| VCC | 16 | __ | 電源 |
- I = 輸入、O = 輸出、P = 電源、FB = 反饋、GND = 接地、N/A = 不適用
