6.1 概述

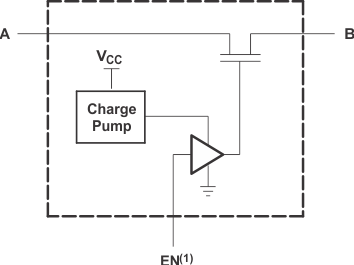

SN74CB3Q3257 器件是一款高帶寬 FET 總線開關，此開關利用一個電荷泵來提升通道晶體管的柵極電壓，從而提供一個平緩的低通態電阻 (ron)。平緩的低通態電阻可實現超小的傳播延遲，并且支持在數據輸入/輸出 (I/O) 端口上進行軌到軌開關。該器件還具有低的數據 I/O 電容，以更大限度地減少數據總線上的容性負載和信號失真。SN74CB3Q3257 器件專為支持高帶寬應用而設計，提供優化的接口解決方案，非常適合寬帶通信、網絡和數據密集型計算系統。
SN74CB3Q3257 器件組織為兩個具有獨立輸出使能（1 OE、2 OE）輸入的 4 選 1 多路復用器/多路信號分離器。選擇（S0、S1）輸入可控制每個多路復用器/多路信號分離器的數據路徑。當 OE 為低電平時，使能相關的多路復用器/多路信號分離器，且 A 端口連接至 B 端口，從而實現兩個端口之間的雙向數據流。當 OE 為高電平時，禁用相關的多路復用器/多路信號分離器，且在 A 和 B 端口之間存在高阻抗?fàn)顟B(tài)。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路可防止在器件斷電時電流回流對器件造成損壞。該器件可在關斷時提供隔離。
為了確保加電或斷電期間的高阻抗?fàn)顟B(tài)，OE應通過一個上拉電阻器被連接至 VCC；該電阻器的最小值由驅動器的電流吸收能力來決定。
