11.1.4 引線間距
引線間距取決于多個因素；然而，可承受的耦合量通常決定了實際的間距。低噪聲耦合需要 M-LVDS 鏈路的差分對之間的緊密耦合，以從電磁場消除中受益。布線必須以更符合此要求的方式
進行 100Ω 差分和耦合。此外，差分對必須具有相同的電氣長度，以確保它們是平衡的，從而更大程度地減少了偏差和信號反射的問題。
如果兩條單端布線相鄰，必須使用 3W 規則。該規則規定，兩條布線之間的距離必須大于一條布線寬度的兩倍，或者從布線中心到布線中心測量的寬度的三倍。這種增加的間距可以有效地降低串擾的可能性。無論是邊沿耦合還是寬側耦合，相鄰 M-LVDS 差分對之間的間隔都必須采用相同的規則。

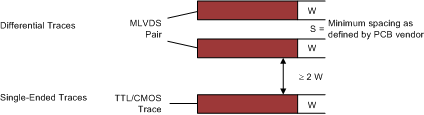

圖 11-5 單端和差分布線的 3W 規則（頂視圖）使用自動路由器時請小心謹慎，因為它們并不總是考慮影響串擾和信號反射的所有因素。例如，最好避免 90° 轉彎，以避免信號路徑中的不連續性。使用連續 45° 轉彎可盡量減少反射。
