3 說明
SN65C1167、SN75C1167、SN65C1168 和 SN75C1168 雙路驅動器和接收器是專為平衡傳輸線路而設計的集成電路。這些器件符合 TIA/EIA-422-B 和 ITU 建議 V.11 的要求。
SN65C1167 和 SN75C1167 整合了雙三態差分線路驅動器和三態差分線路接收器，兩者均采用 5V 單電源供電。驅動器和接收器分別具有高電平有效和低電平有效使能端，它們可以在外部連接在一起，用作方向控制。SN65C1168 和 SN75C1168 驅動器具有單獨的高電平有效使能端。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN65C1167 | DB (SSOP) | 6.2mm x 5.30mm |
| NS (SOP) | 10.3mm x 5.30mm | |
| SN75C1167 | DB (SSOP) | 6.2mm x 5.30mm |
| N (PDIP) | 19.3mm x 6.35mm | |
| NS (SOP) | 10.3mm x 5.30mm | |
| SN65C1168 | N (PDIP) | 19.3mm x 6.35mm |
| NS (SOP) | 10.3mm x 5.30mm | |
| PW (TSSOP) | 5mm x 4.40mm | |
| SN75C1168 | DB (SSOP) | 6.2mm x 5.30mm |
| N (PDIP) | 19.3mm x 6.35mm | |
| NS (SOP) | 10.3mm x 5.30mm | |
| PW (TSSOP) | 5mm x 4.4mm |
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

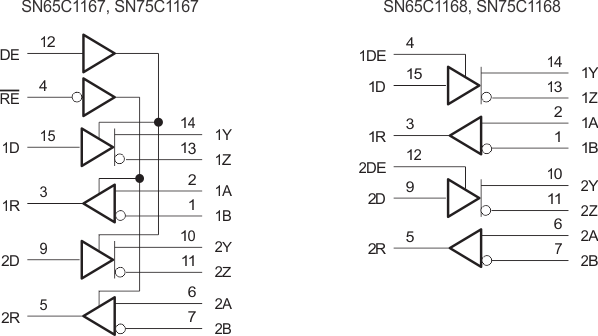

邏輯圖（正邏輯）
