圖 8-7 和圖 8-8 顯示了器件對矩形切口孔的響應曲線示例,如圖 8-14 所示。切口的形狀會影響整體的光收集效果,并且可以清楚地看到視野。
OPT4001-Q1 PicoStarTM 封裝的人眼匹配如圖 5-3 所示;此明視響應決定了傳感器在不同照明條件下報告準確光照強度讀數的能力。器件響應隨角度的變化如圖 5-5 所示。當在系統級集成傳感器時,這兩條曲線都會受到影響。有關系統級設計注意事項的更多詳細信息,請參閱環境光傳感器應用指南。

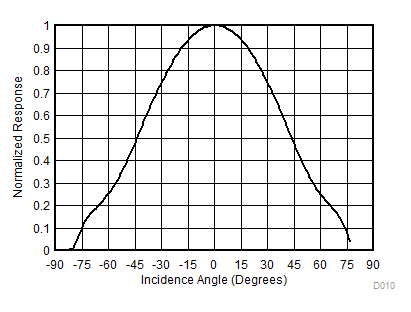

圖 8-7 此 FPCB 設計在不太受限的旋轉軸上的角度響應

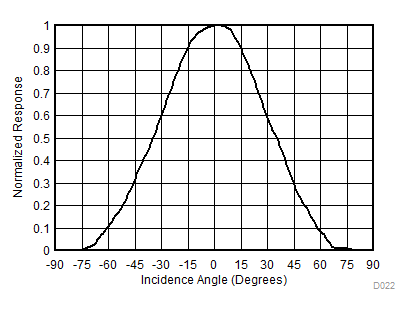

圖 8-8 此 FPCB 設計在受限較多的旋轉軸上的角度響應
