ZHCSOM9E January 2006 – December 2024 MAX3222E
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
-
5 Specifications
- 5.1 Absolute Maximum Ratings
- ESD Ratings
- ESD Ratings - IEC Specifications
- 5.2 Recommended Operating Conditions
- 5.3 Thermal Information
- 5.4 Electrical Characteristics
- 5.5 Electrical Characteristics: Driver
- 5.6 Switching Characteristics: Driver
- 5.7 Electrical Characteristics: Receiver
- 5.8 Switching Characteristics: Receiver
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
MAX3222E 由兩個線路驅動器、兩個線路接收器和一個雙電荷泵電路組成，具有引腳對引腳（串行端口連接引腳，包括 GND）±15kV ESD 保護。
該器件符合 TIA/EIA-232-F 的要求并在異步通信控制器與串行端口連接器之間提供電氣接口。電荷泵和四個小型外部電容器支持由單個 3V 至 5.5V 電源供電。該器件以高達 500kbit/s 的數據信號傳輸速率和最高 30V/μs 的驅動器輸出壓擺率運行。
通過設置關斷 (PWRDOWN) 輸入低電平（僅從電源消耗 1μA 電流），可以將 MAX3222E 置于關斷模式。當器件關斷時，接收器保持活動狀態，而驅動器置于高阻抗狀態。此外，在關斷期間，將會禁用板載電荷泵；V+ 降低至 VCC，V– 升高至 GND。通過將啟用 (EN) 設置為高電平，接收器輸出也可以置于高阻抗狀態。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| MAX3222E | DB（SSOP，20） | 7.2mm x 7.8mm |
| DW（SOIC，20） | 12.8mm x 10.3mm | |
| PW（TSSOP，20） | 6.5mm x 6.4mm | |
| DGS（VSSOP，20） | 5.1mm x 4.9mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
引腳編號用于 DB、DW 和 PW 封裝。

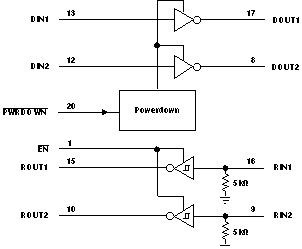

邏輯圖（正邏輯）
