ZHCSD68H July 2014 – April 2021 LSF0204 , LSF0204D
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Electrical Characteristics
- 7.6 Switching Characteristics: AC Performance (Translating Down, 3.3 V to 1.8 V)
- 7.7 Switching Characteristics: AC Performance (Translating Down, 3.3 V to 1.2 V)
- 7.8 Switching Characteristics: AC Performance (Translating Up, 1.8 V to 3.3 V)
- 7.9 Switching Characteristics: AC Performance (Translating Up, 1.2 V to 1.8 V)
- 7.10 Typical Characteristics
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGY|14
訂購信息
3 說明
LSF 系列包含雙向電壓電平轉換器，該轉換器可在 0.8V 至 4.5V (Vref_A) 和 1.8V 至 5.5V (Vref_B) 電壓范圍內運行。該范圍支持在 0.8V 和 5.0V 之間進行雙向電壓轉換，無需在漏極開路或推挽應用中使用方向端子。對于采用 15pF 電容器和 165Ω 上拉電阻器的漏極開路系統，LSF 系列支持傳輸速度大于 100MHz 的電平轉換應用。
當 An 或 Bn 端口為低電平時，此開關處于接通狀態，而且 An 和 Bn 端口之間存在低電阻連接。開關的低 Ron 可實現具有超小傳播延遲和信號失真的連接。A 端或 B 端的電壓將限制為 Vref_A，且可上拉至 Vref_A 到 5V 之間的任何電壓水平。利用此功能，可在無需方向控制的情況下，在用戶選擇的較高和較低電壓之間實現無縫轉換。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LSF0204x | TSSOP (14) | 5.00mm × 4.40mm |
| UQFN (12) | 2.00mm × 1.70mm | |
| VQFN (14) | 3.50mm × 3.50mm | |
| DSBGA (12) | 1.90mm × 1.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

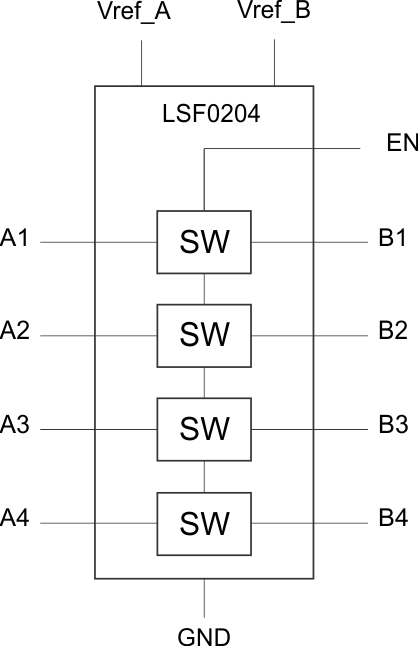

簡化原理圖
