ZHCSIB3I August 1999 – June 2016 LMV821-N , LMV822-N , LMV822-N-Q1 , LMV824-N , LMV824-N-Q1
PRODUCTION DATA.
8.2.4.3 應用性能圖

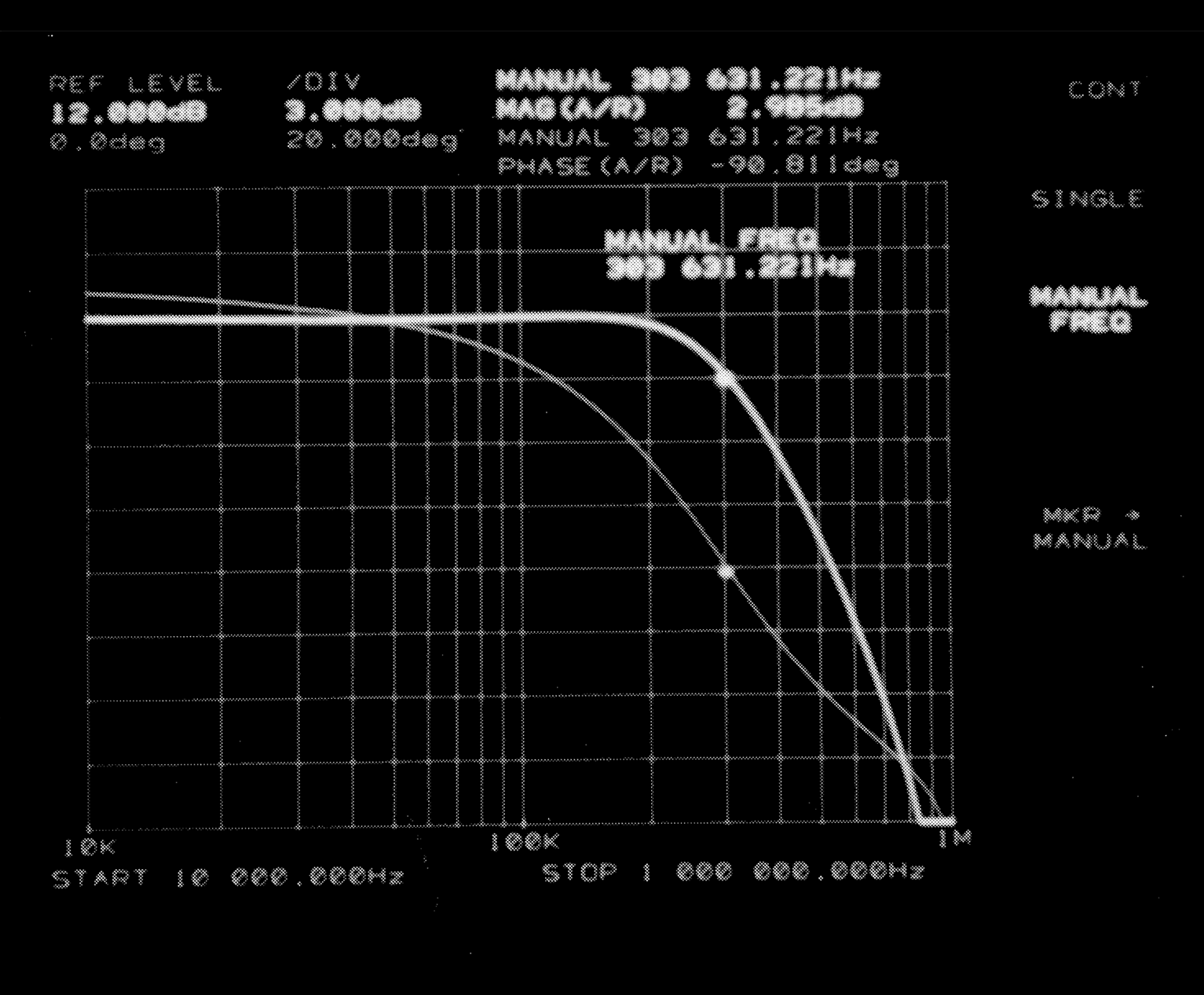

由 HP3577A 網絡分析器測出的巴特沃斯響應
Figure 46. 300kHz DAAF 低通濾波器測量結果 Figure 46 顯示了一幅令人印象深刻的網絡分析器 (HP3577A) 測量結果圖。測量結果取自 300kHz 版本的Figure 44。在 300kHz 時，Fc 下的開環/閉環增益比大約為 5 比 1。這僅僅是單放大器有源濾波器的常見比值（50 比 1）的 1/10。
Table 1 提供了 10MΩ 負載條件下的靈敏度測量值。左列顯示了 3kHz 低通 DAAF 的無源組件。第三列顯示了 300Hz 高通 DAAF 的組件。它們各自的靈敏度測量值顯示在每個組件列的右側。它們的值為截止頻率 (Fc) 的百分比變化除以組件值的百分比變化的結果。靈敏度值越低，性能越好。
每個電阻值的變化量大約為 10%，并且測出的該變化被分成了測出的 Fc 變化。測量值前面的正號或負號表示相對于組件變化方向的 Fc 變化方向。例如，靈敏度值為負 1.2，意味著組件值增加 1% 時，Fc 下降 1.2%。
請注意，通過此信息可以了解如何在必要時微調截止頻率。還應該注意的是，每個電路的 R4 和 R5 也引起了通帶增益的變化。R4 增加 10% 會使增益增大 0.4dB，而 R5 降低 10% 會使增益減小 0.4dB。
Table 1. 組件靈敏度測量值
| 組件
(LPF) |
靈敏度
(LPF) |
組件
(HPF) |
靈敏度
(HPF) |
|---|---|---|---|
| Ra | -1.2 | Ca | -0.7 |
| C1 | -0.1 | Rb | -1.0 |
| R2 | -1.1 | R1 | +0.1 |
| R3 | +0.7 | C2 | -0.1 |
| C3 | -1.5 | R3 | +0.1 |
| R4 | -0.6 | R4 | -0.1 |
| R5 | +0.6 | R5 | +0.1 |
