ZHCSIB3I August 1999 – June 2016 LMV821-N , LMV822-N , LMV822-N-Q1 , LMV824-N , LMV824-N-Q1
PRODUCTION DATA.
7.4.1 頻率和相位響應注意事項
開環頻率響應與開環相位響應之間的關系決定了閉環穩定性能（負反饋）。開環相位響應導致反饋信號轉變為正反饋，從而變得不穩定。輸出相位角距輸入相位角越遠，則負反饋將運行得越穩定。相位裕度 (φm) 指明了單位增益交叉點處的這種輸出到輸入相位關系。零度的相位裕度意味著輸入和輸出完全相互同相，并將在單位增益頻率下保持振蕩。
交流電氣特性表顯示了空載條件下的 φm。但是，φm 會隨負載而變化。我們可以使用曲線部分的“增益和相位裕度與頻率間的關系”圖以圖形方式確定各種負載條件下的 φm 值。為此，應檢查曲線圖的相位角部分，找到單位增益頻率下的相位裕度點，并確定這一點與零度相位裕度之間的距離。相位裕度越大，電路運行越穩定。
帶寬也受負載影響。Figure 33 和Figure 34 的圖形簡要說明了各種負載如何影響 LMV821/822/824 系列的 φm 和帶寬。這些圖形顯示了容性負載會同時降低 φm 和帶寬，而阻性負載會降低帶寬但增大 φm。注意圖中將一個 600Ω 電阻器與 220 皮法的電容并聯，使 φm 增大 20°（近似值），但僅以大約 100kHz 的帶寬為代價。
總體而言，LMV821/822/824 系列可在各種負載條件下提供良好的穩定性。

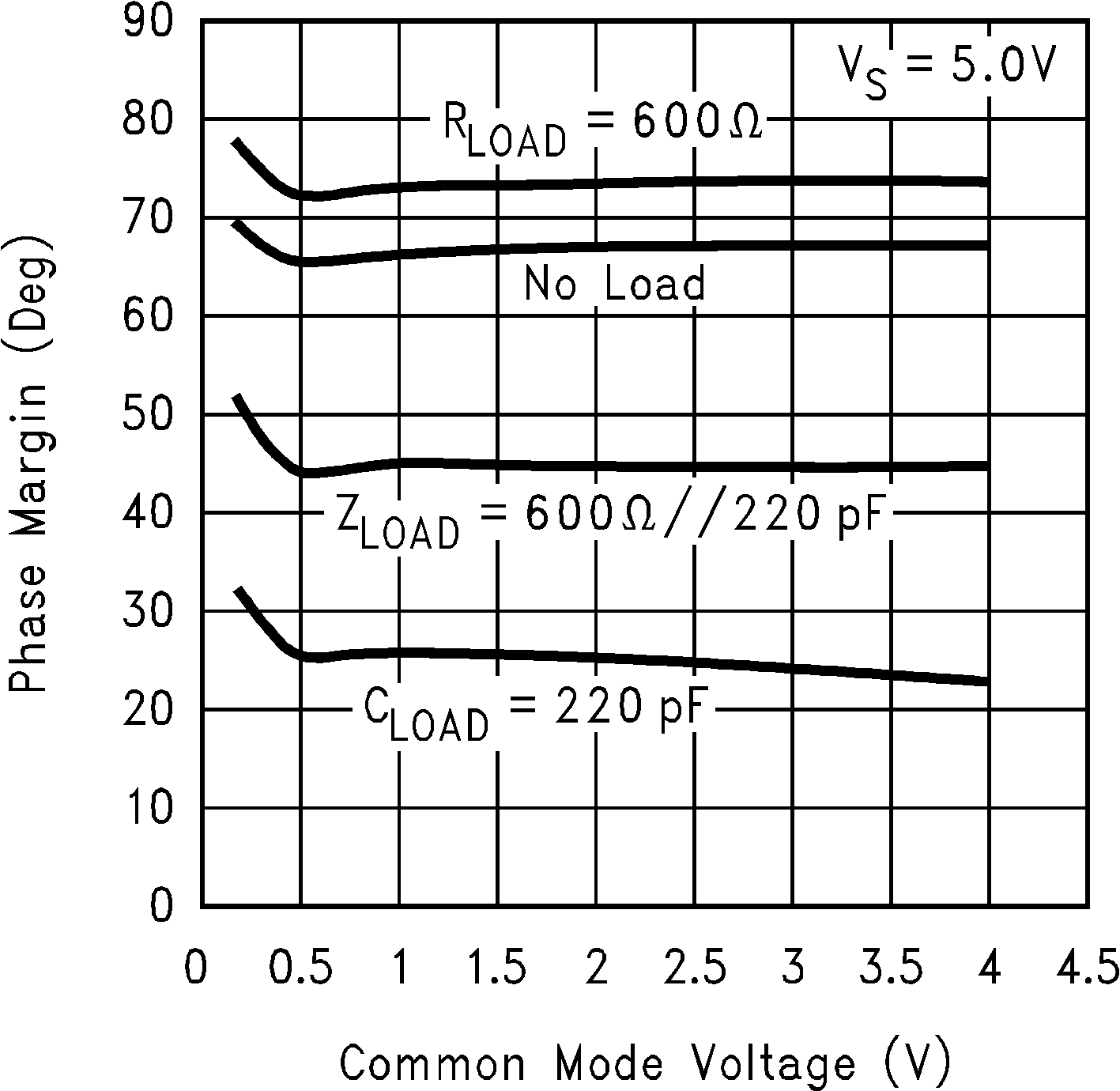

Figure 33. 各種負載下的相位裕度與共模電壓間的關系

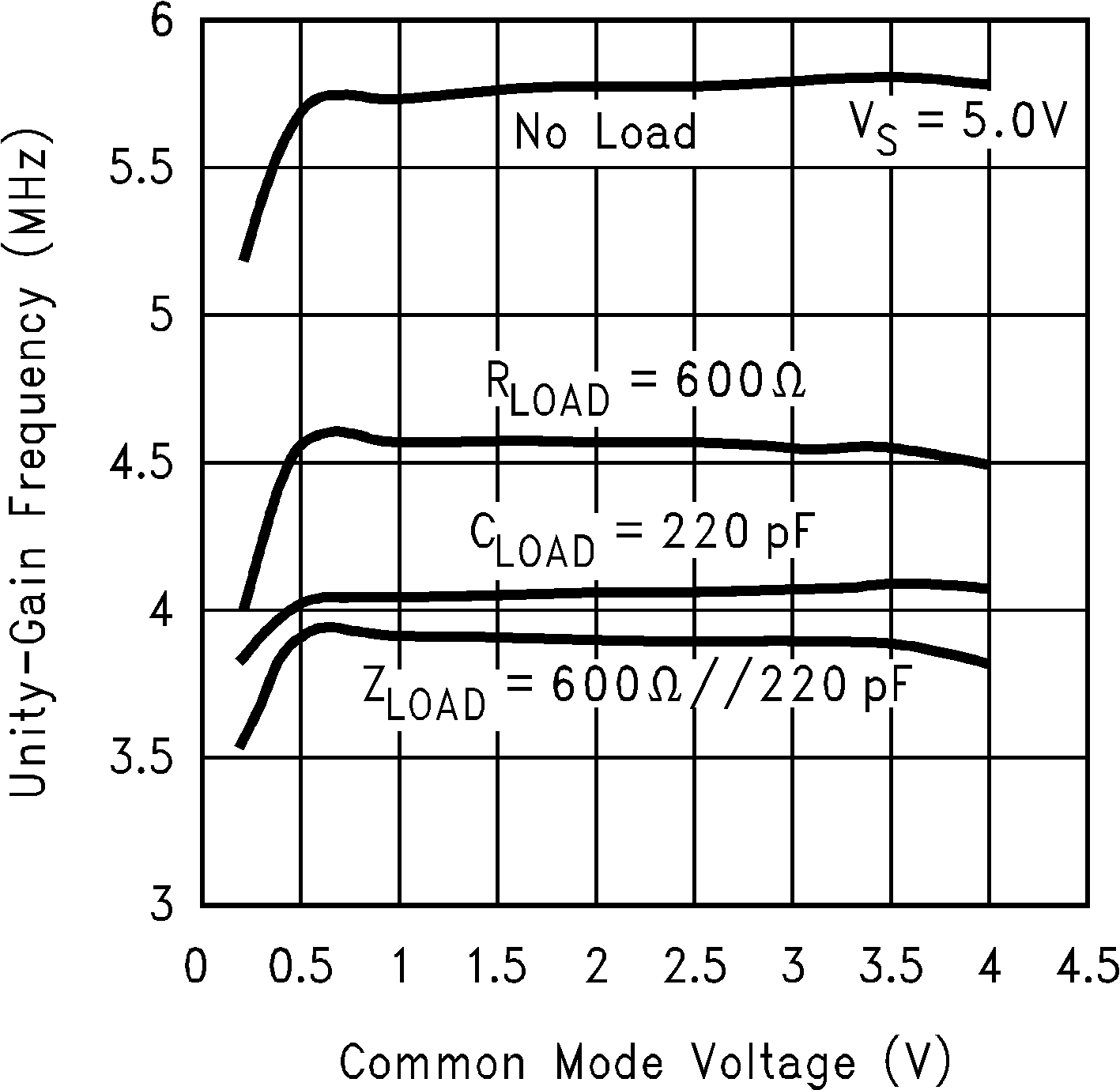

Figure 34. 各種負載下的單位增益頻率與共模電壓間的關系
