7.4.3 輸入偏置電流注意事項
輸入偏置電流 (IB) 可產生較大的失調電壓。此失調電壓主要歸因于 IB 流經負反饋電阻器 RF。例如，如果 IB 為 90nA（室溫下的最大值），而 RF 為 100kΩ，則會產生 9mV 的失調電壓 (VOS= IB x RF)。使用補償電阻器 (RC)（如Figure 38 所示）可以消除這種影響。但是，輸入失調電流 (IOS) 仍會以同樣的方式影響失調電壓 - 室溫下通常為 0.05mV。

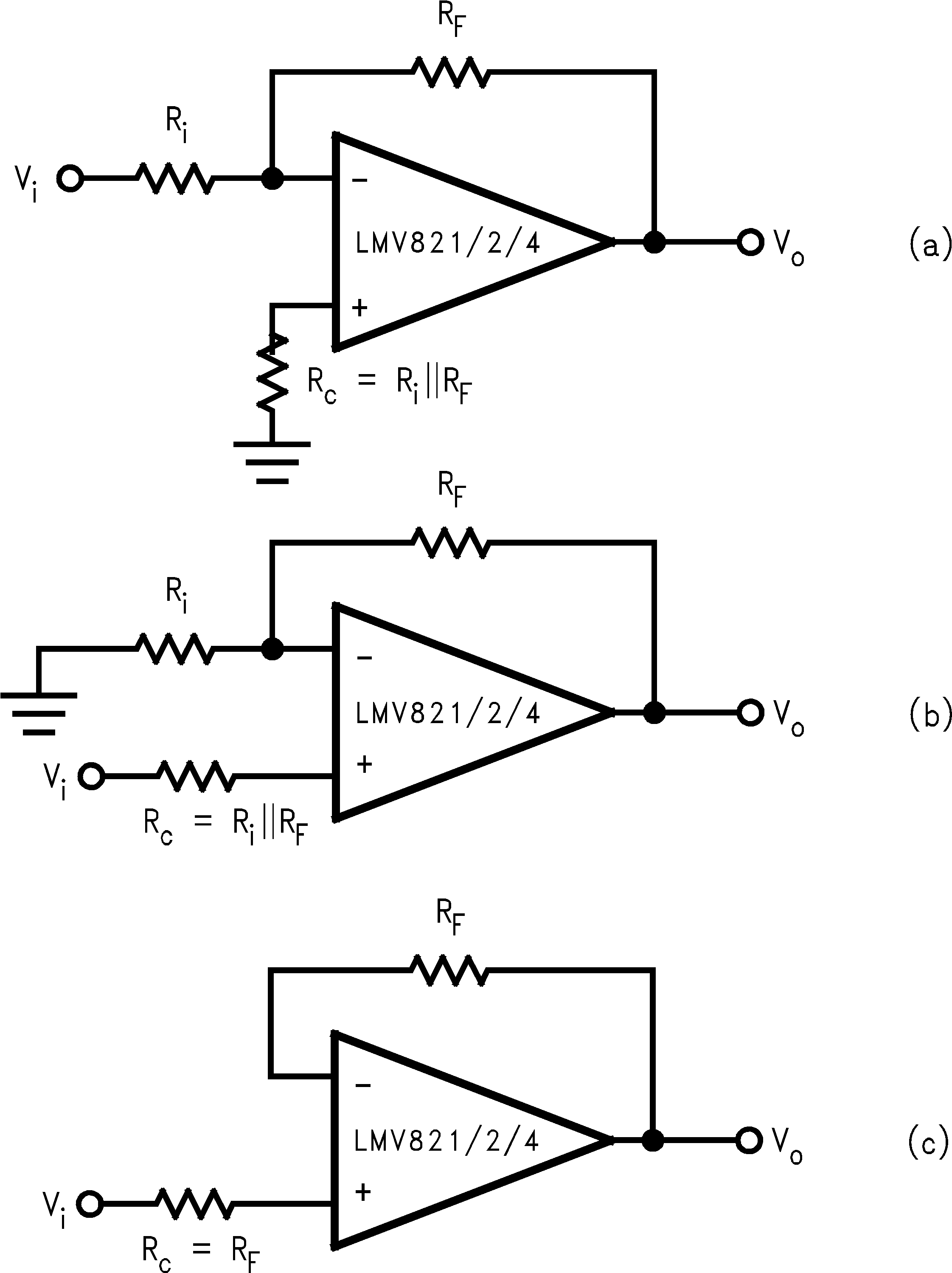

Figure 38. 消除輸入偏置電流對失調電壓的影響
