8.2.2 詳細設計流程
最高頻率受限于比較器的大信號傳播延遲以及輸出端的容性負載（這會限制輸出壓擺率）。

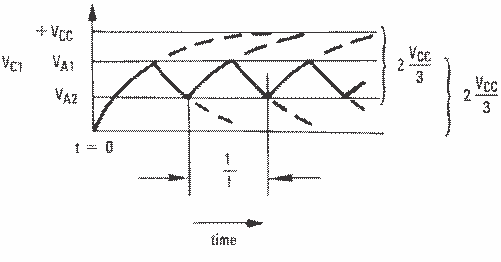

Figure 24. 方波振蕩器時序閾值
假設Figure 23 的輸出為高電平以便對電路進行分析。這意味著反相輸入 (VC) 低于同相輸入 (VA)。這將使 C1 通過 R4 充電，而電壓 VC 將增加，直到等于同相輸入。此時 VA 的值由Equation 4 算出：
Equation 4.
如果 R1 = R2 = R3，則 VA1 = 2 VCC / 3
此時，比較器進行切換，將輸出拉低至負電源軌。此時 VA 的值由Equation 5 算出：
Equation 5.
如果 R1 = R2 = R3，則 VA2 = VCC / 3。
電容器 C1 現在通過 R4 放電，而電壓 VC 會降低，直至其等于 VA2（此時，比較器再次進行切換，使其回到初始階段）。該時間段等于 C1 從 2 VCC / 3 放電到 VCC / 3 時所需時間的兩倍（由 R4C1 × ln2 算出）。因此，頻率的計算公式為Equation 6：
Equation 6. F = 1 / (2 × R4 × C1 × ln2)
