ZHCSRI4B August 2024 – January 2025 LMR51625 , LMR51635
PRODUCTION DATA

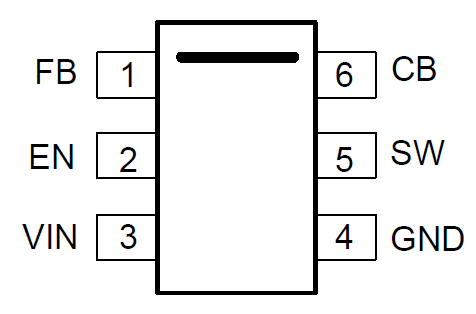

圖 5-1 6 引腳 SOT-23-THN,DDC 封裝(頂視圖)| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 否 | ||
| FB | 1 | A | 轉換器的反饋輸入。連接電阻分壓器以設置輸出電壓。在運行期間,請勿使該端子發生接地短路。 |
| EN | 2 | A | 轉換器的精密使能輸入。不能懸空。高電平 = 開啟,低電平 = 關閉。可連接至 VIN。精密使能輸入允許通過外部電阻分壓器實現可調節 UVLO。 |
| VIN | 3 | P | 內部偏置 LDO 和高側 FET 的電源輸入引腳。連接到輸入電源和輸入旁路電容器 CIN。輸入旁路電容器必須直接連接到此引腳和 GND。 |
| GND | 4 | G | 電源地引腳。在內部連接到低側 FET 的源極。連接到系統地,以及 CIN 和 COUT 的接地側。盡量縮短到 CIN 的距離。 |
| SW | 5 | P | 轉換器的開關輸出。在內部連接到高側 FET 的源極和低側 FET 的漏極。連接到功率電感器。 |
| CB | 6 | P | 高側 FET 驅動器的自舉電容連接。在該引腳與 SW 引腳之間連接一個 100nF 優質電容器。 |
