7.3.5 電源正常標志輸出
LMR514x5-Q1 的電源正常標志功能（PG 輸出引腳）可用于在輸出電壓超出穩壓范圍時復位系統微處理器。該開漏輸出在電流限值和熱關斷等故障條件下以及正常啟動期間變為低電平。干擾濾波器可防止在輸出電壓的短時偏移（例如在線路和負載瞬態期間）時出現錯誤標志。持續時間少于 tdg 35μs（典型值）的輸出電壓偏移不會觸發電源正常標志。FB 電壓恢復到穩壓值且經過一段延遲 tpg-delay（典型值為 3.1ms）之后，電源正常標志變為高電平。
電源正常輸出包含一個開漏 NMOS，需要一個外部上拉電阻器連接到合適的邏輯電源。根據需要，可以通過一個 10kΩ 至 100kΩ 的電阻器將其上拉至低于 20V 的電源。如果不需要此功能，則必須將 PG 引腳保持懸空。當 EN 拉低時，標志輸出也被強制為低電平。在 EN 為低電平時，只要輸入電壓為大于或等于 1.5V（典型值），電源正常就保持有效。將流入電源正常標志引腳的電流限制為小于直流 5mA。

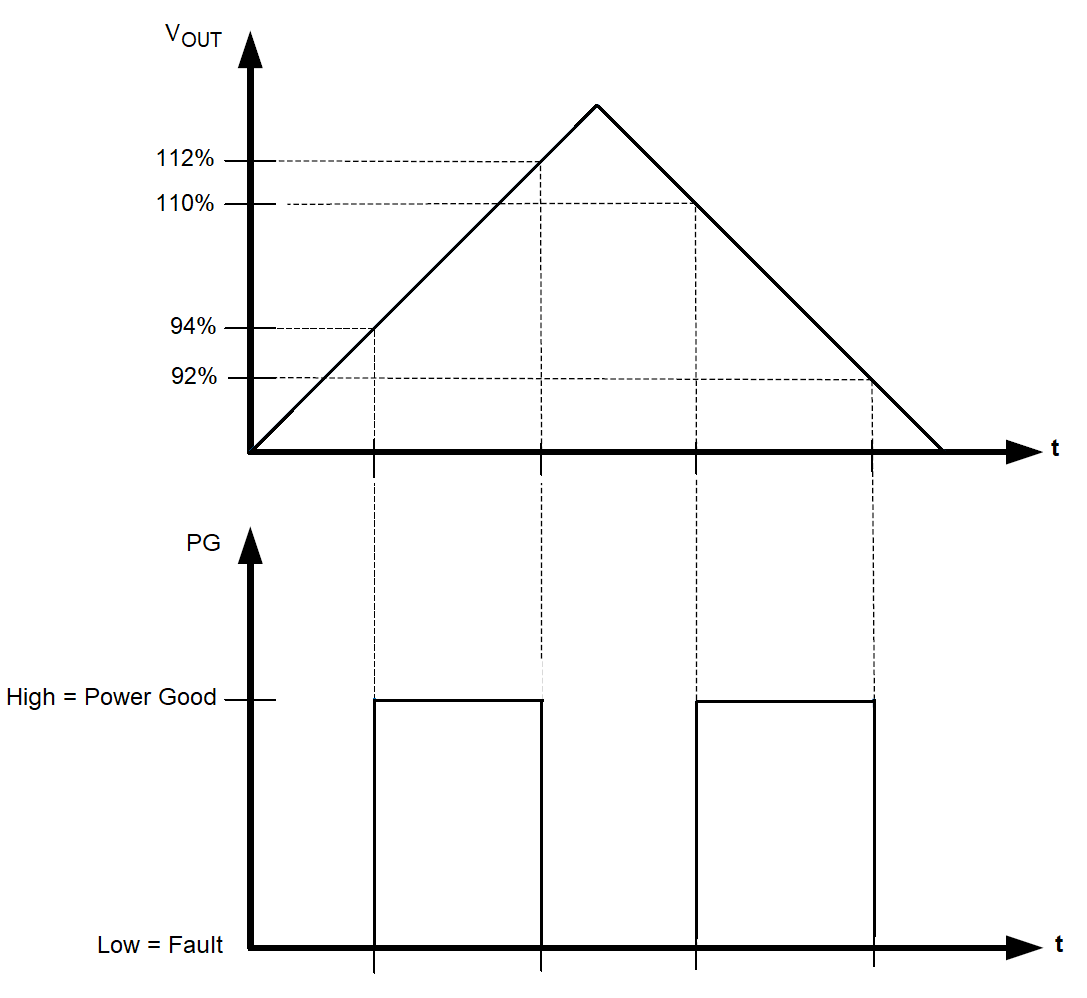

圖 7-5 靜態電源正常運行

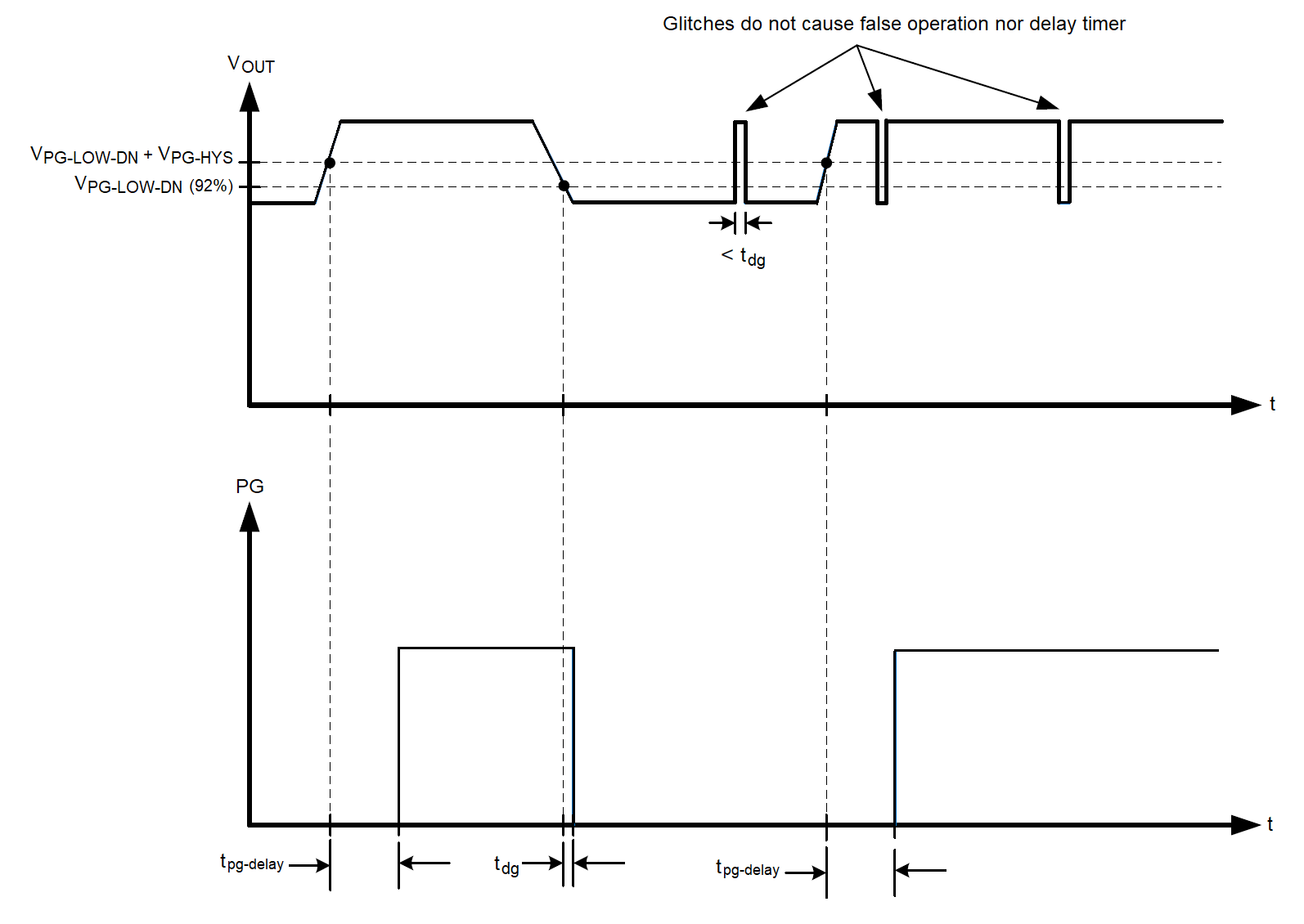

圖 7-6 電源正常時序行為
