6.7 典型特性
除非另有說明，否則 VIN = 12V，fSW= 440kHz，TA = 25°C。
| fSW = 440kHz | VOUT = 5V | LMR51435-Q1 |
| fSW = 440kHz | VOUT = 3.3V | LMR51435-Q1 |
| fSW = 440kHz | VOUT = 5V | LMR51425-Q1 |
| fSW = 440kHz | VOUT = 3.3V | LMR51425-Q1 |
| VOUT = 5V | PFM 版本 |
| VOUT = 5V | PFM 版本 |
圖 6-15 基準電壓

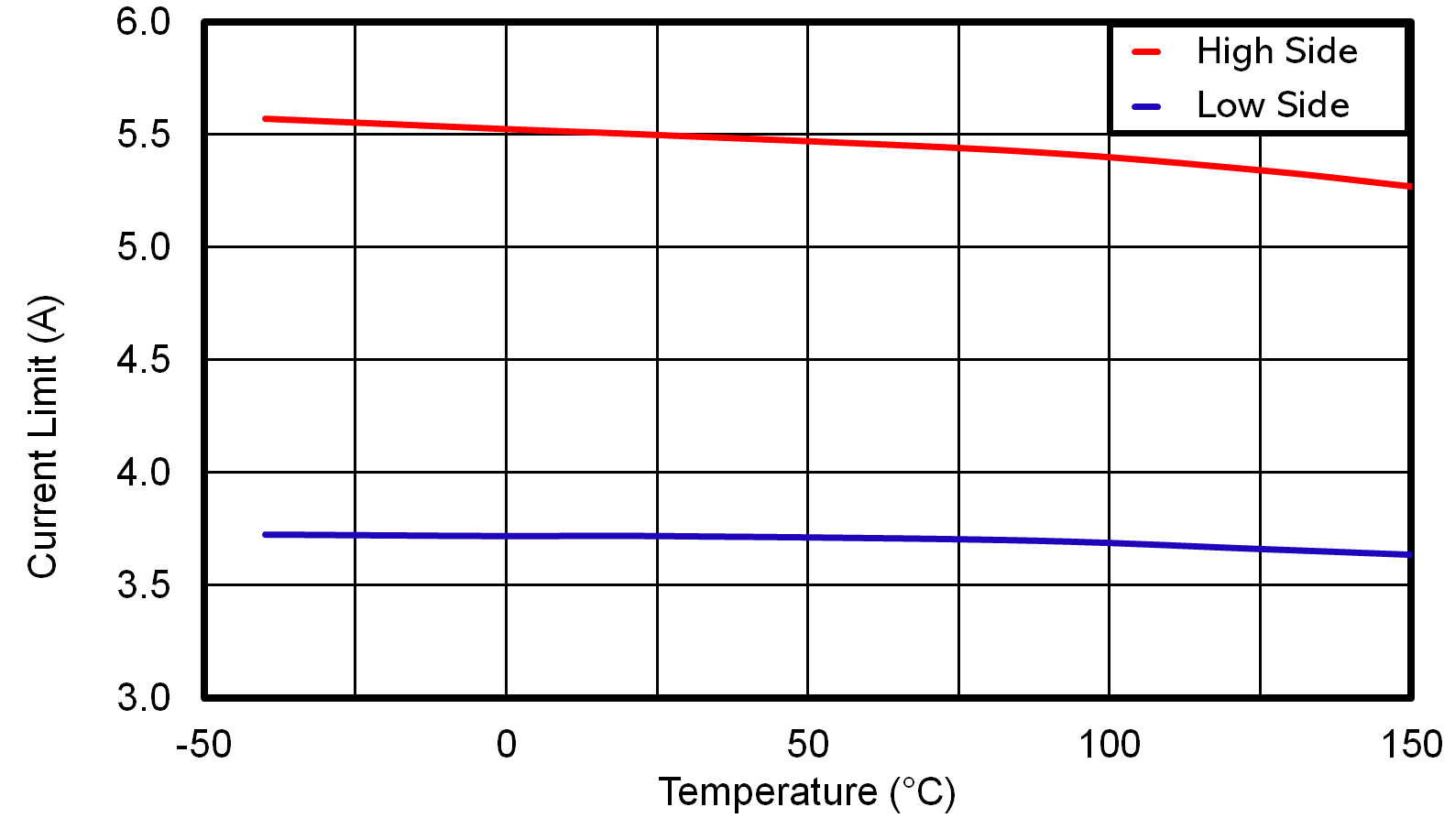

圖 6-17 LMR51435-Q1 高側和低側電流限值
| fSW = 1MHz | VOUT = 5V | LMR51435-Q1 |
| fSW = 1MHz | VOUT = 3.3V | LMR51435-Q1 |
| fSW = 1MHz | VOUT = 5V | LMR51425-Q1 |
| fSW = 1MHz | VOUT = 3.3V | LMR51425-Q1 |
| VOUT = 3.3V | PFM 版本 |
| VOUT = 3.3V | PFM 版本 |
圖 6-16 高側和低側開關 RDS_ON
圖 6-18 LMR51425-Q1 高側和低側電流限值
