3 說明
LMR36503-Q1 是業界超小型 65V、0.3A 同步降壓直流/直流轉換器，采用 2mm x 2mm HotRod? 封裝。這款易于使用的轉換器可處理高達 70V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定電壓 3.3V、5V 和其他可調輸出電壓。
LMR36503-Q1 采用具有內部補償的峰值電流模式控制架構，用于維持穩定運行和極小的輸出電容。LMR36503-Q1 的寬輸入工作電壓范圍有助于其在深度輸入電壓驟降條件下保持正常工作，因而是承受嚴苛冷啟動脈沖的汽車應用的理想選擇。LMR36503-Q1 中的 PGOOD 標志可提供輸出電壓狀態的精確指示，免去了使用外部監控器的麻煩。從 FPWM 到 PFM 的無縫轉換以及超低的待機靜態電流，這讓 LMR36503-Q1 可以在低輸出負載下支持更高的系統效率。MODE/SYNC 引腳型號有助于將 LMR36503-Q1 與外部時鐘同步。LMR36503-Q1 RT 引腳型號有合適的電阻器可選，還可通過外部編程實現理想的開關頻率。LMR36503-Q1 豐富的功能集旨在簡化各種汽車類終端設備的實現。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR36503-Q1 | VQFN-HR (9) | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

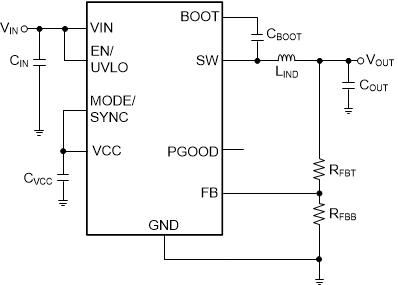

簡化版原理圖
效率與輸出電流間的關系 VOUT = 3.3V（固定值），2.2MHz
