3 說明
LMR3650x 是業內超小型 65V、150mA、100mA 同步直流/直流降壓轉換器，采用 4mm2 HotRod 封裝。這款易于使用的轉換器可處理高達 70V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定、3.3V、5V 和其他可調輸出電壓。
LMR3650x 采用具有內部補償的峰值電流模式控制架構，用于維持穩定運行和超小的輸出電容。LMR3650x 在 RT 引腳與地之間選用合適的電阻器后，可通過外部編程在 200kHz 至 2.2MHz 的寬范圍內實現理想的開關頻率。借助精密 EN/UVLO 功能，可對器件啟動和關斷進行精確控制。附帶內置干擾濾波器和延遲釋放功能的 PGOOD 標志可提供系統狀態的真實指示，免去了使用外部電壓監控器的麻煩。LMR3650x 緊湊的解決方案尺寸和豐富的功能集簡化了各種工業應用的實施。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR36501 | RPE（VQFN-HR，9） | 2.00mm × 2.00mm |
| LMR36502 | RPE（VQFN-HR，9） | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

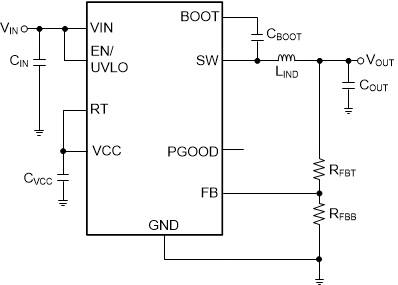

簡化原理圖
效率與輸出電流間的關系 VOUT = 3.3V（固定值），1MHz，AUTO
