3 說明
LMR23630 SIMPLE SWITCHER? 是一款易于使用的 36V、3A 同步降壓穩壓器，具有 4V 至 36V 的寬輸入電壓范圍，適用于從非穩壓源進行電源調節的各種工業應用。該器件采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。它具有 75μA 的靜態電流，因此適用于電池供電型系統。憑借 2μA 的超低關斷電流，可進一步延長電池使用壽命。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。這樣還能夠最大限度地減少外部元件數。該器件可選用恒定頻率 FPWM 模式，在輕載條件下實現小輸出電壓紋波。該器件的擴展系列產品 (HSOIC) 能夠以引腳對引腳兼容的封裝（可用于實現簡單且優化的 PCB 布局）提供負載電流為 1A (LMR23610) 和 2.5A (LMR23625) 的選件。利用精密使能端輸入可以簡化穩壓器控制和系統電源時序。保護特性包括逐周期電流限制、間斷模式短路保護和過多功率耗散而引起的熱關斷。
器件信息
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMR23630 | HSOIC (8) | 4.89mm × 3.90mm |
| WSON (12) | 3.00mm × 3.00mm |
(1) 如需了解所有不同可用選件的詳細器件型號，請參閱數據表末尾的可訂購產品附錄。

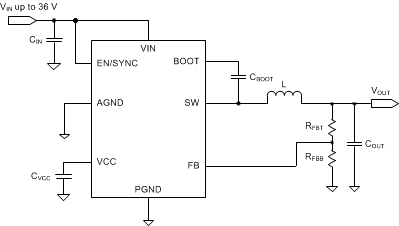

簡化版原理圖
效率與負載間的關系 VIN = 12V，PFM 選項
