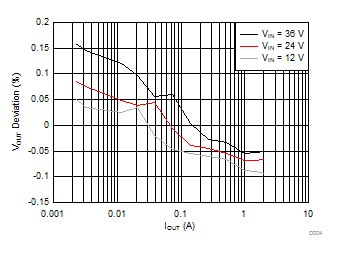

5.7 典型特性
除非另有說明，否則以下條件適用：VIN = 12V，fSW = 1MHz，L = 5.5μH，COUT = 47μF，TA = 25°C。
| VOUT = 5V | fSW = 1MHz |
| VOUT = 3.3V | fSW = 1MHz |
| VOUT = 5V | fSW = 1MHz |
| VOUT = 5V | fSW = 1MHz |
| VOUT = 3.3V | fSW = 1MHz |

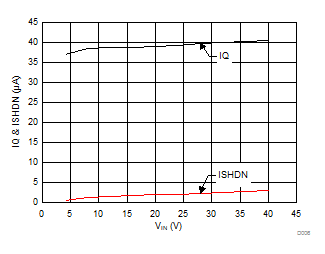

圖 5-11 關斷電流和靜態電流
| VOUT = 5V | fSW = 2.2MHz |
| VOUT = 3.3V | fSW = 2.2MHz |

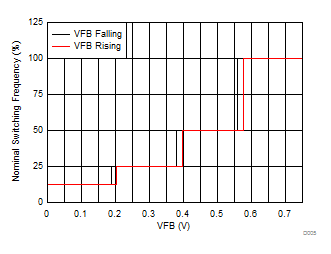

圖 5-6 頻率與 VFB 間的關系
| VOUT = 5V | fSW = 2.2MHz |
| VOUT = 3.3V | fSW = 2.2MHz |
| IOUT = 0A |
