ZHCSDJ2B February 2015 – December 2024 LMR14020
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
7.2.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 12V，fSW = 1MHz，L = 5.5μH，COUT = 47μF，TA = 25°C。

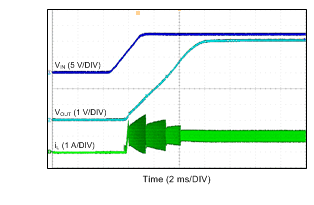

| VIN = 12V | VOUT = 5V | IOUT = 1A |

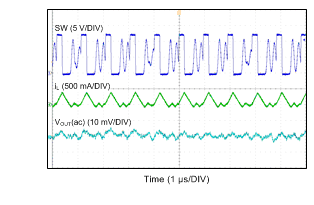

| VIN = 12V | VOUT = 5V | IOUT = 0A |

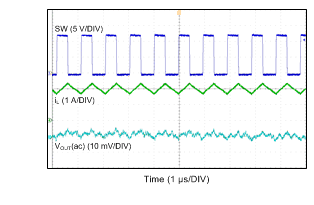

| VIN = 12V | VOUT = 5V | IOUT = 2A |

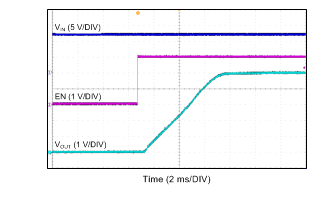

| VIN = 12V | VOUT = 5V |
| VIN = 12V | VOUT = 5V | IOUT = 1A |

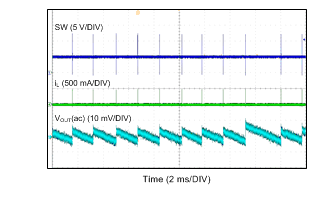

| VIN = 12V | VOUT = 5V | IOUT = 100mA |
| IOUT：2A 的 10% → 100% | 壓擺率 = 100mA/μs |

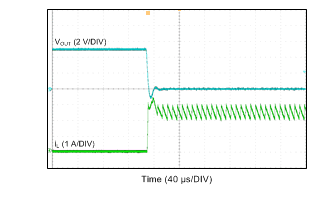

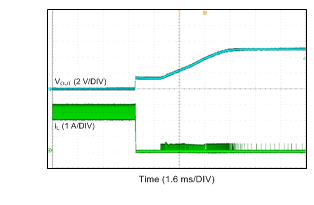

| VIN = 12V | VOUT = 5V |
