ZHCSDJ2B February 2015 – December 2024 LMR14020
PRODUCTION DATA
3 說明
LMR14020 是一款具有集成式高側 MOSFET 的 40V、2A 降壓穩壓器。該器件具有 4V 至 40V 的寬輸入范圍，適用于從工業到汽車各類應用中非穩壓電源的電源調節。該穩壓器在睡眠模式下的靜態電流為 40μA，非常適合電池供電類系統；它在關斷模式下具有 1μA 的超低電流，可進一步延長電池使用壽命。該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。內部環路補償還能夠更大限度地減少器件的外部元件。利用精密使能端輸入可以簡化穩壓器控制和系統電源時序。此外，該器件還內置多種保護特性：逐周期電流限制保護、應對功耗過大的熱感測和熱關斷保護以及輸出過壓保護。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

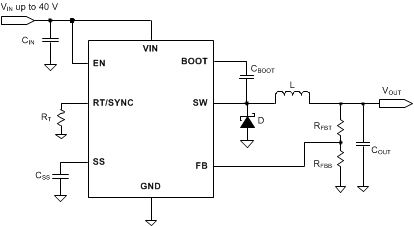

簡化版原理圖

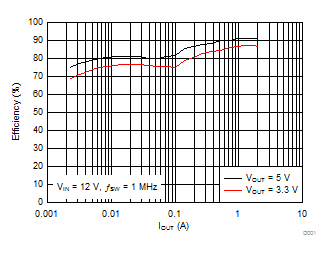

效率與輸出電流之間的關系
