ZHCST27A September 2023 – July 2024 LMQ64480-Q1 , LMQ644A0-Q1 , LMQ644A2-Q1
PRODUCTION DATA
LMQ644xx 采用斷續過流保護,以在出現短路情況時防止過熱。
在雙路輸出模式下,當在 128 個連續開關周期內滿足以下所有條件時,器件進入斷續模式:
在單路輸出模式下,當在 128 個連續開關周期內滿足以下所有條件時,器件進入斷續模式:
在斷續模式下,器件會自行關斷,并在 tW 后嘗試軟啟動。斷續模式有助于在嚴重過流和短路情況下降低器件功耗。

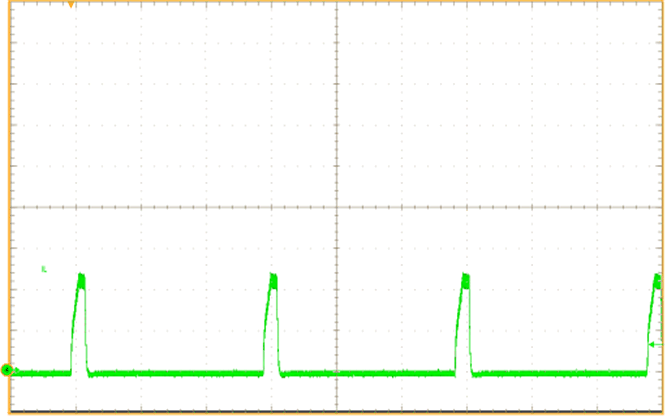

圖 7-16 斷續期間的電感器電流突發

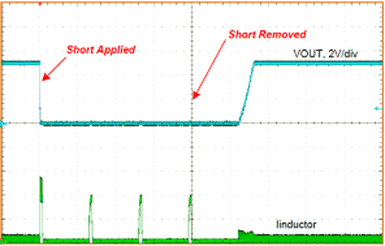

圖 7-17 短路瞬態和恢復
