6.1.3 對輸入電容進行補償
較大的反饋電阻值通常用于具有超低輸入電流的放大器，例如 LMC649x。
盡管 LMC649x 在各種工作條件下都高度穩定，但請確保滿足某些預防措施，以便在使用大型反饋電阻器時實現所需的脈沖響應。借助于換能器、光電二極管和電路板寄生效應，即使輸入電容的容值很小，高阻值反饋電阻器也可減小相位裕度。
當需要高輸入阻抗時，建議使用 LMC649x 保護措施。保護輸入線路不僅可減少漏電，而且還可降低雜散輸入電容。請參閱高阻抗工作的印刷電路板布局布線。
可以通過在反饋電阻器周圍添加電容器 Cf 來補償輸入電容的影響（如圖 6-1 中所示），以使：
方程式 1.
或
方程式 2. R1 CIN ≤ R2 Cf
很難知道 CIN 的確切值；因此，可以通過對 Cf 進行實驗調整來實現所需的脈沖響應。有關輸入電容補償的更多詳細討論、請參閱 LMC660 和 LMC662。

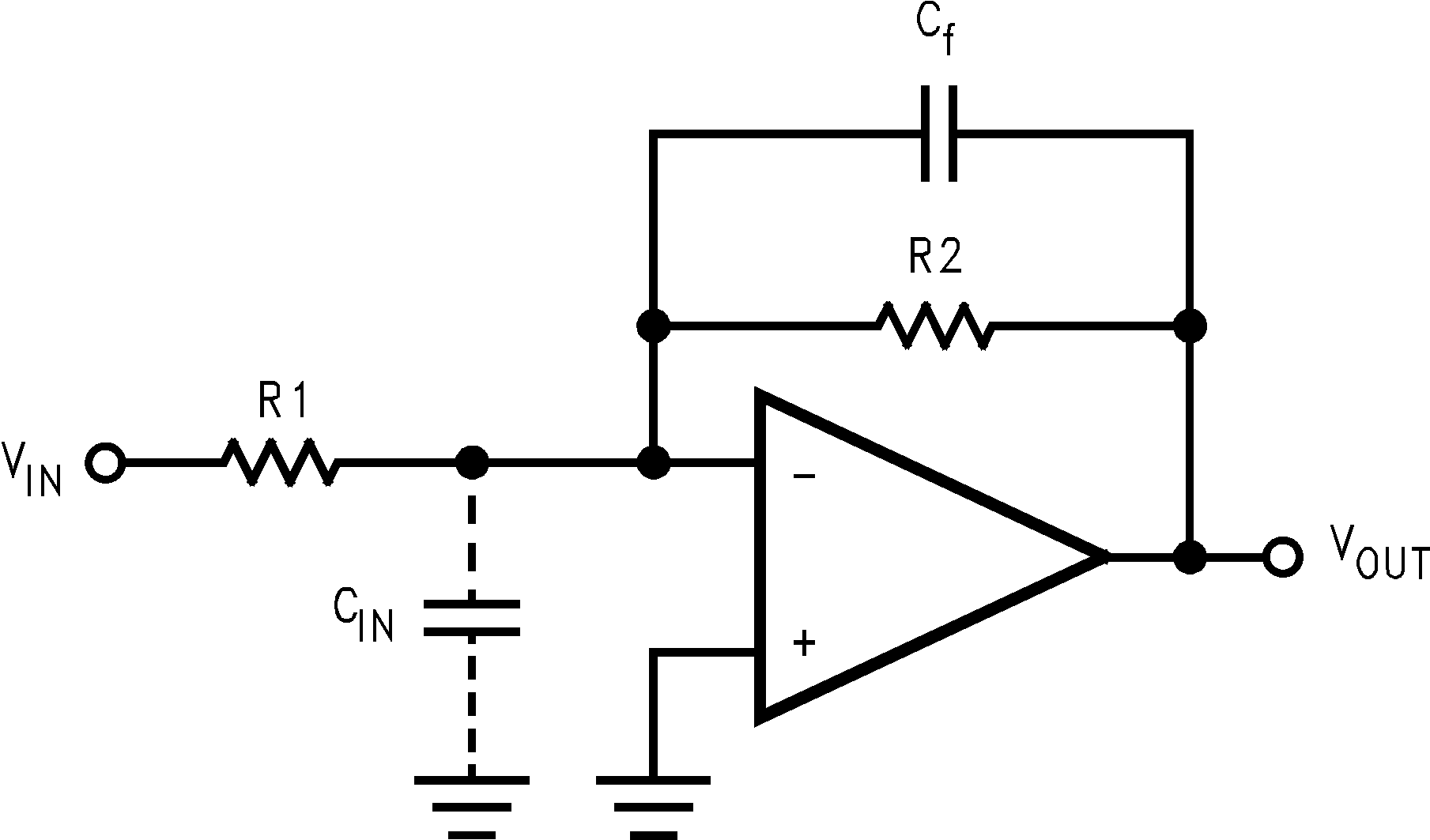

圖 6-5 抵消輸入電容的影響
