6.3.1.1 適用于高阻抗工作的印刷電路板布局布線
任何運行時的漏電流低于 1000pA 的電路都需要對印刷電路板 (PCB) 進行特殊布局布線。為了充分利用 LMC649x 的超低偏置電流（通常為 150fA），出色的布局布線至關重要。幸運的是，實現低泄漏的技術相當簡單。首先，不要忽略 PCB 的表面泄漏。即使有時顯示的漏電流并不高，看起來似乎可以讓人接受，但是在濕度高、遍布灰塵或污染的情況下，用戶可以感知到這種表面泄漏。
為了盡可能降低任何表面泄漏造成的影響，可以環繞 LMC649x 的輸入端和連接到運算放大器輸入端的元件的終端，放置一個能夠完全覆蓋的箔環，如圖 6-15 所示。為了獲得顯著的效果，請同時在 PCB 的頂部和底部放置防護環。然后，必須將這種印刷電路箔連接到與放大器輸入電壓相同的電壓，這是因為處于相同電位的兩個點之間不會有漏電流流動。
例如，1012Ω 的 PCB 跡線至焊盤電阻通常可視為高阻值電阻，如果跡線是與輸入焊盤相鄰的 5V 總線，則該電阻可能會泄漏 5pA 的電流。這會使 LMC649x 的實際性能下降 33 倍。但是，如果使用了防護環并將其保持在 5mV 的輸入電壓內，即使電阻為 1011Ω，也僅會產生 0.05pA 的漏電流。圖 6-15 至圖 6-17 展示了標準運算放大器配置中使用的防護環典型連接。

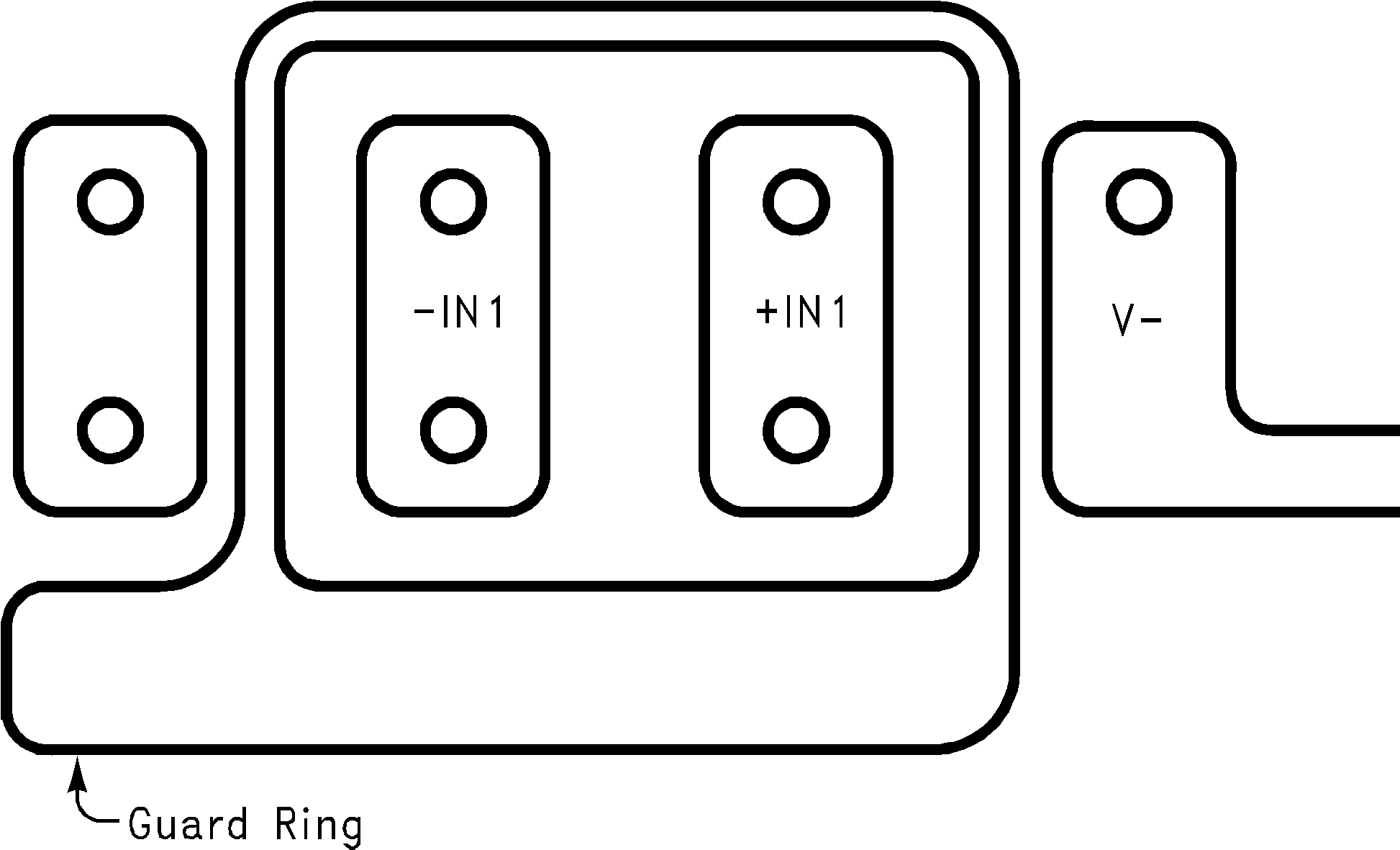

圖 6-15 PCB 布局中的防護環示例

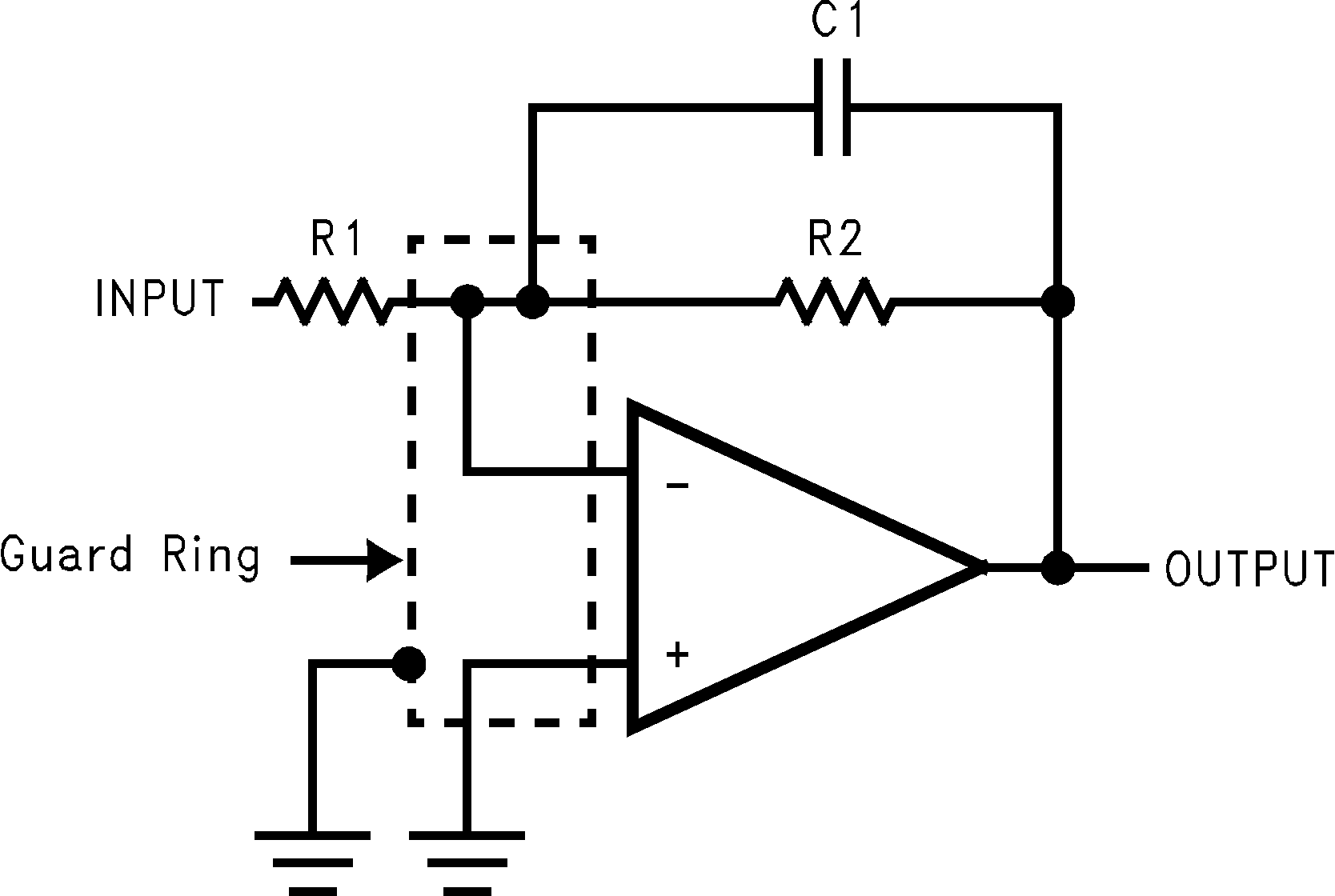

圖 6-16 反相放大器

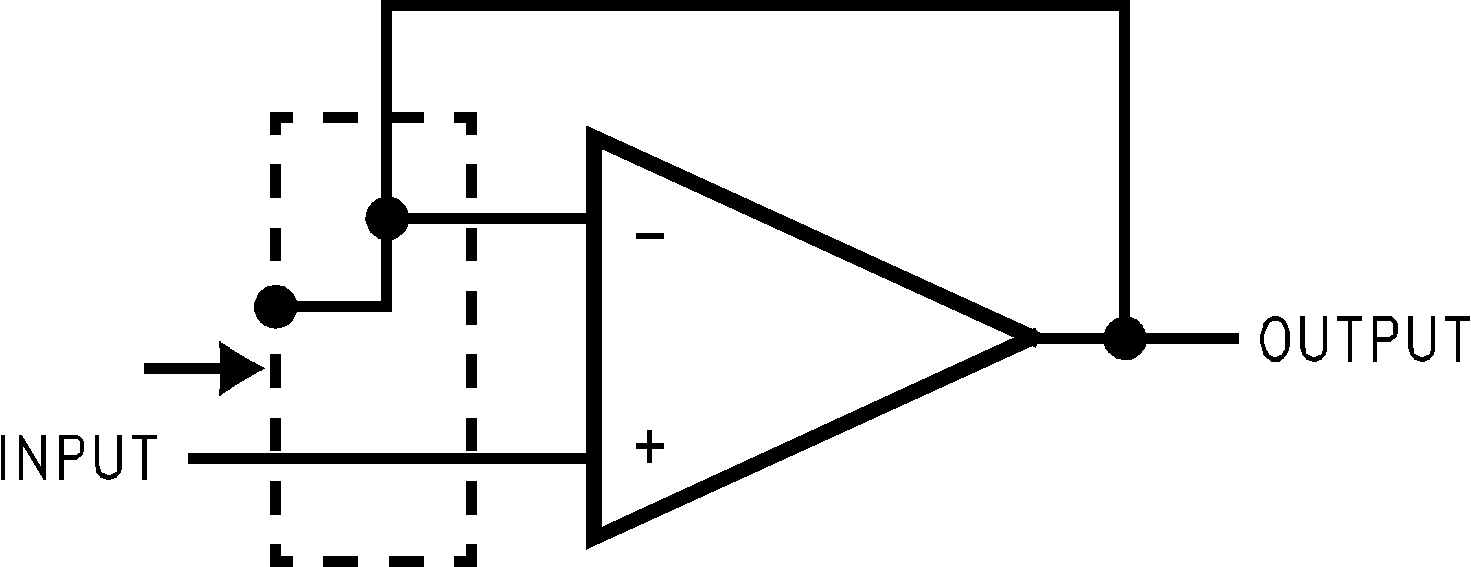

圖 6-18 跟隨器

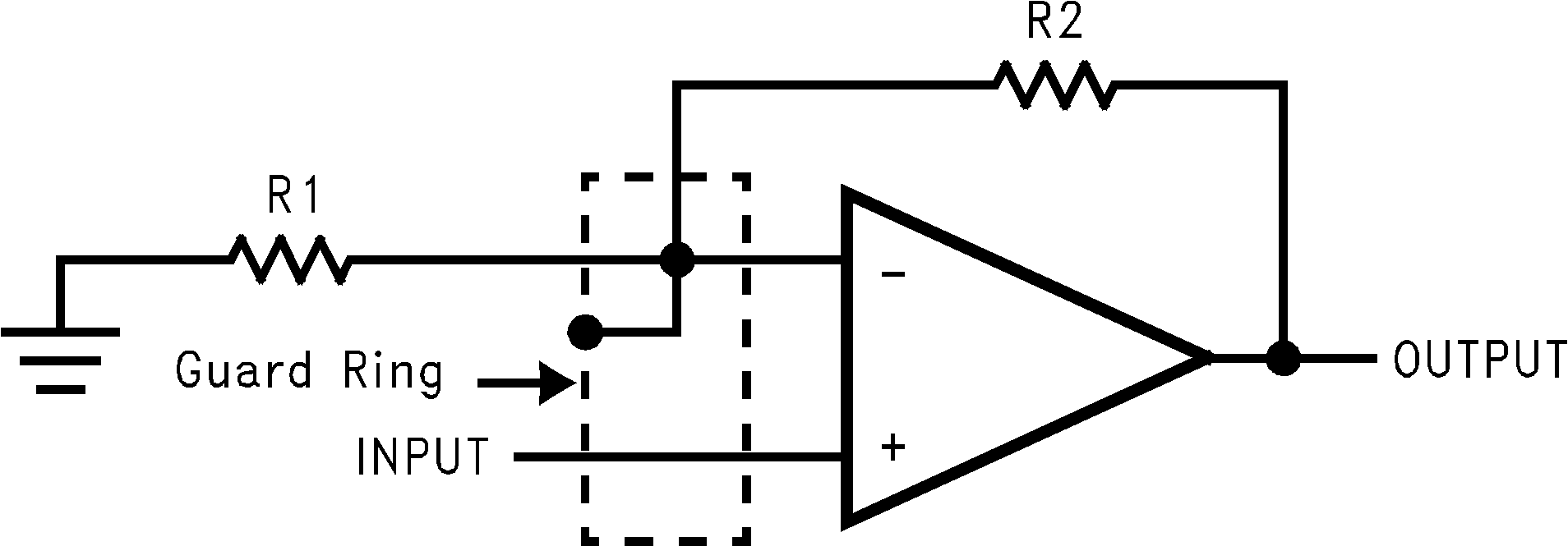

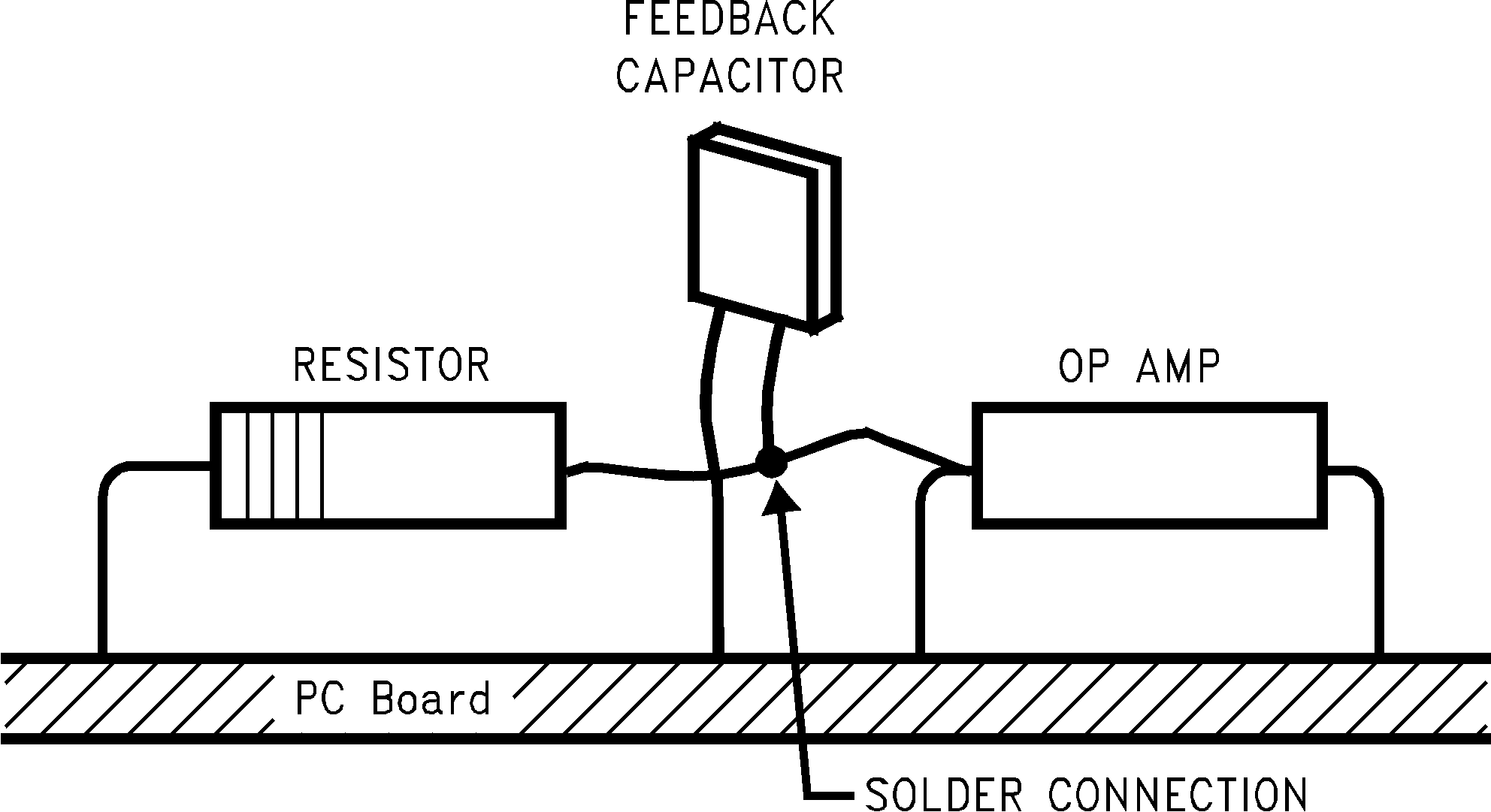

圖 6-17 同相放大器請注意，如果僅僅為了幾個電路而布置 PCB 并不實用，與其在 PCB 上放置防護環，不如采取一種更為巧妙的方法。勿將放大器的輸入引腳插入電路板，而是將其向上彎折，僅用空氣作為絕緣體，這是因為空氣是很好的絕緣體。在這種情況下，會喪失 PCB 結構的一些優勢，但考慮到空氣的優勢，使用點對點空中布線的確物有所值。圖 6-19 展示了一個空中布線示例。
