3 說明
LM74930-Q1 理想二極管控制器可驅動和控制外部背對背 N 溝道 MOSFET，從而模擬理想二極管整流器和電源路徑開/關控制，并提供過流和過壓保護功能。4 V 至 65V 的寬輸入電源電壓可保護和控制 12V 和 24V 汽車類電池供電的 ECU。該器件可承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的高側柵極控制 (HGATE) 可驅動電源路徑中的第一個 MOSFET。該器件使用 HGATE 控制功能在發生過流、過壓和欠壓事件時允許負載斷開（開/關控制），同時理想二極管控制器 (DGATE) 可驅動第二個 MOSFET 來代替肖特基二極管，從而通過阻止反向電流從輸出端流到輸入端來實現輸入反極性保護和輸出電壓保持。該器件具有集成的電流檢測放大器，通過斷路器功能提供可調節的過流和短路保護。該器件具有可調節過壓和欠壓保護功能，可防止電源瞬變。LM74930-Q1 有一個 MODE 引腳可用于選擇性地啟用或禁用反向電流阻斷功能。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
具有 200V 負載突降保護功能的理想二極管

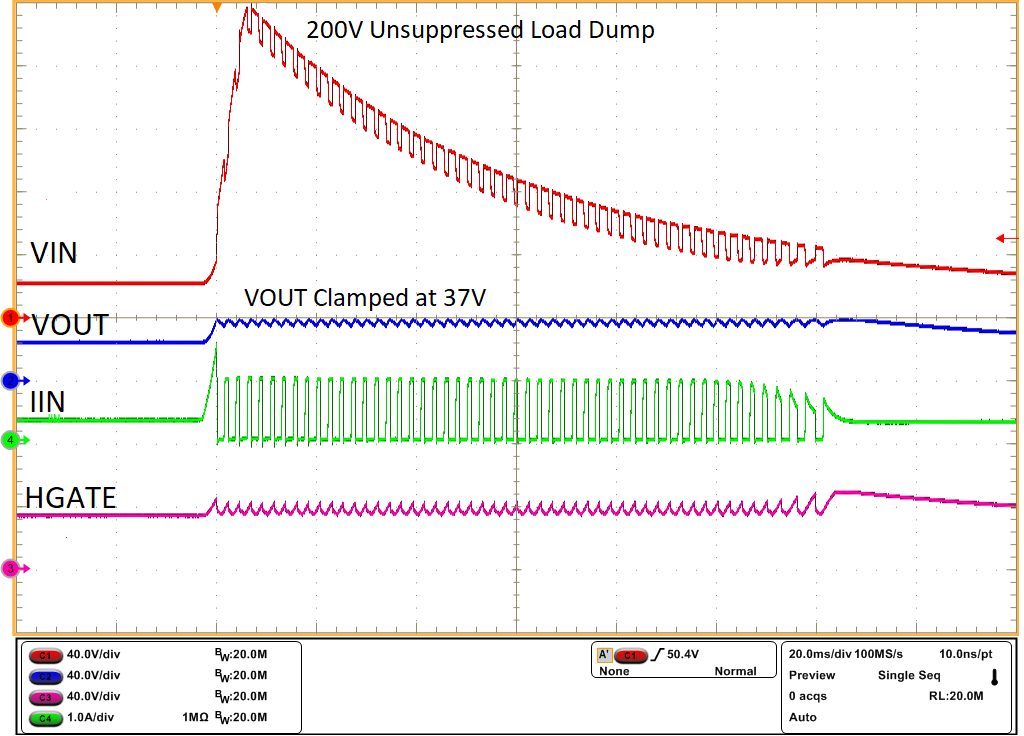

未抑制的負載突降 200V - 輸出鉗位
