3 說明
LM74810-Q1 理想二極管控制器可驅動和控制外部背對背 N 溝道 MOSFET，從而模擬具有電源路徑開/關控制和過壓保護的理想二極管整流器。3V 至 65V 的寬輸入電源電壓可保護和控制 12V 和 24V 汽車類電池供電的 ECU。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的理想二極管控制器 (DGATE) 可驅動第一個 MOSFET 來代替肖特基二極管，以實現反向輸入保護和輸出電壓保持。具有 60mA 峰值柵極拉電流驅動器級以及短導通和關斷延遲時間的 3.8mA 強電荷泵可確保快速的瞬態響應，從而確保在汽車測試（如 ISO16750 或 LV124）期間實現穩健、高效的 MOSFET 開關性能，在汽車測試中 ECU 會收到輸入短時中斷以及頻率高達 200KHz 的交流疊加輸入信號。在電源路徑中使用了第二個 MOSFET 的情況下，該器件允許負載斷開（開/關控制）并使用 HGATE 控制提供過壓保護。該器件具有可調節過壓切斷保護功能，以提供負載突降保護。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM74810-Q1 | WSON (12) | 3.0mm x 3.0mm |

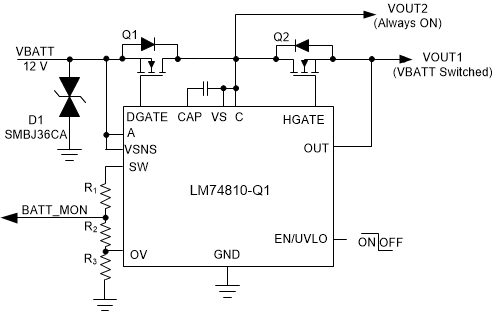

具有開關輸出的理想二極管

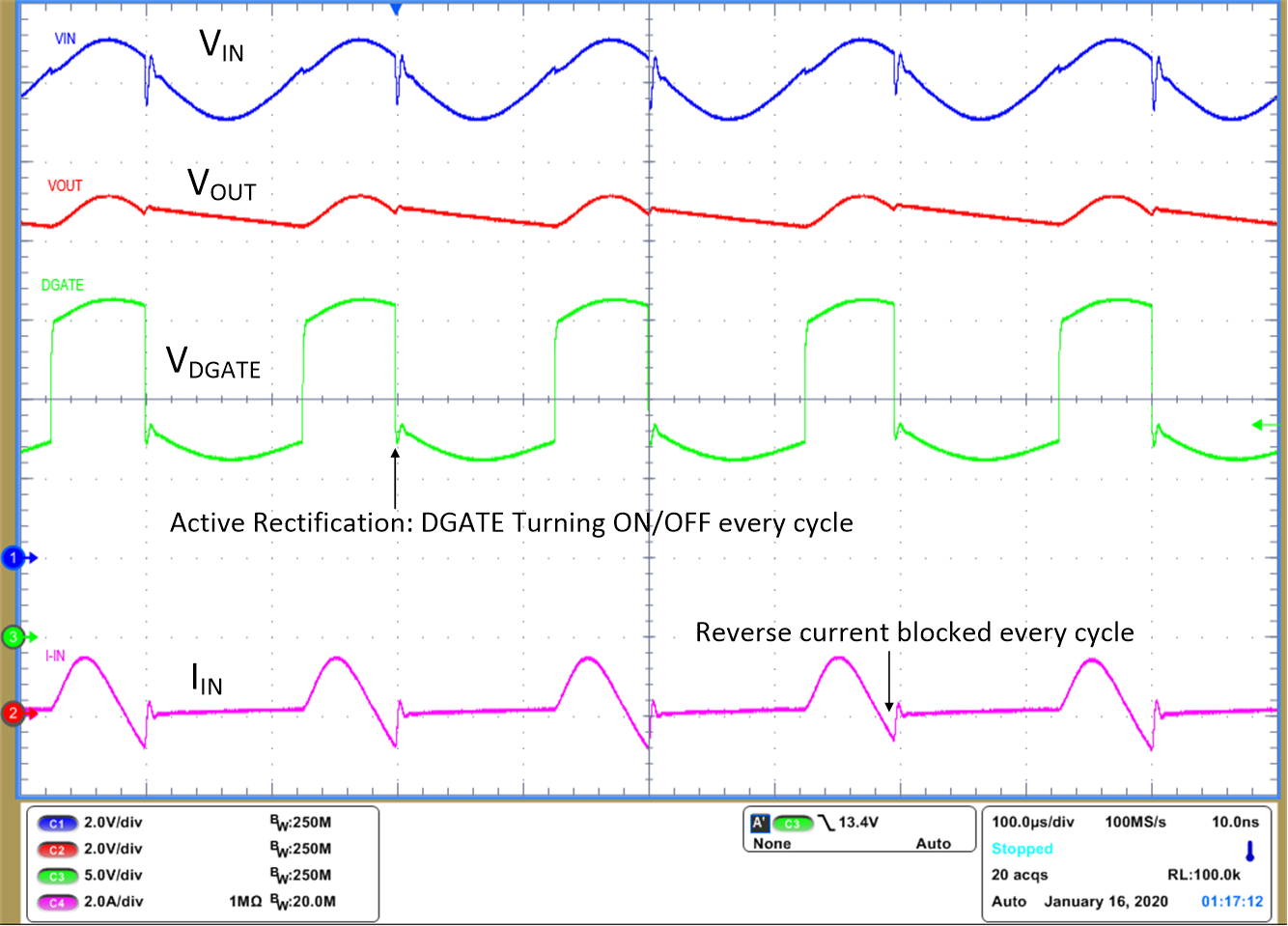

ISO16750、LV124 交流疊加性能
