3 說明
LM7480x-Q1 理想二極管控制器可驅動和控制外部背對背 N 溝道 MOSFET，從而模擬具有電源路徑開/關控制和過壓保護的理想二極管整流器。3V 至 65V 的寬輸入電源電壓可保護和控制 12V 和 24V 汽車類電池供電的 ECU。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的理想二極管控制器 (DGATE) 可驅動第一個 MOSFET 來代替肖特基二極管，以實現反向輸入保護和輸出電壓保持。在電源路徑中使用了第二個 MOSFET 的情況下，該器件允許負載斷開（開/關控制）并使用 HGATE 控制提供過壓保護。該器件具有可調節過壓切斷保護功能。LM7480-Q1 有兩種型號：LM74800-Q1 和 LM74801-Q1。LM74800-Q1 使用線性穩壓和比較器方案來實現反向電流阻斷功能，而 LM74801-Q1 支持基于比較器的方案。通過功率 MOSFET 的共漏極配置，可以使用另一個理想二極管將中點用于 OR-ing 設計。LM7480x-Q1 的最大額定電壓為 65V。通過在共源極拓撲中為器件配置外部 MOSFET，可以保護負載免受過壓瞬態（例如 24V 電池系統中未抑制的 200V 負載突降）的影響。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM74800-Q1、 LM74801-Q1 | WSON (12) | 3.0mm x 3.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

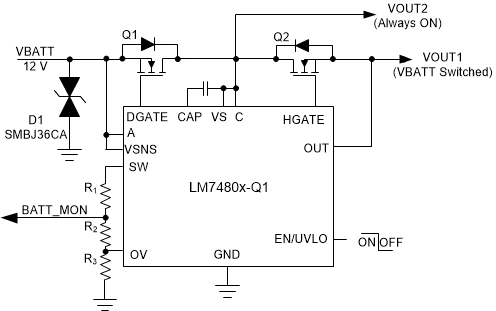

具有開關輸出的理想二極管

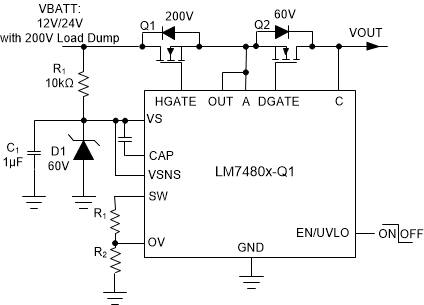

具有 200V 負載突降保護的理想二極管
