3 說明
LM73605-Q1/LM73606-Q1系列器件是易于使用的同步降壓直流/直流轉換器，采用 3.5V 至 36V 的電源電壓工作，能夠驅動高達 5A (LM73605-Q1) 或 6A(LM73606-Q1) 的負載電流。LM73605-Q1/LM73606-Q1 解決方案尺寸非常小，能夠提供出色的效率和輸出精度。采用峰值電流模式控制。可調開關頻率、與外部時鐘同步、電源正常狀態標志、精密使能、可調節軟啟動以及跟蹤等其他特性可為各種應用提供靈活且簡單易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可提高整個負載范圍內的效率。該產品系列需要超少的外部元件，引腳排列設計可簡化 PCB 布局，提供出色的 EMI 和熱性能。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。LM73605-Q1 和 LM73606-Q1 器件具有引腳對引腳兼容特性，便于輕松調節電流。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM73605-Q1 | WQFN (30) 可濕性側面和非可濕性側面 |
6.00mm × 4.00mm |
| LM73606-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

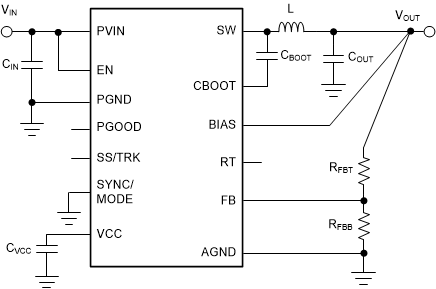

簡化版原理圖

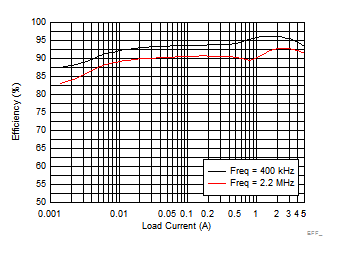

效率與負載電流 VOUT = 5V，VIN = 12V，自動模式
