ZHCSSM5D May 1999 – February 2024 LM7171
PRODUCTION DATA
3 說明
LM7171 是一款高速電壓反饋放大器，具有電流反饋放大器的轉換特性，但可用于所有傳統電壓反饋放大器配置。LM7171 在增益低至 +2 或 ?1 時保持穩定。該器件提供 4100V/μs 的超高壓擺率和 200MHz 的寬單位增益帶寬，同時僅消耗 6.5mA 的電源電流。LM7171 是視頻和高速信號處理應用的理想選擇，例如 HDSL 和脈沖放大器。LM7171 具有 100mA 的輸出電流，可作為變壓器驅動器或激光二極管驅動器，用于視頻分配。
該器件由 ±15V 電源供電，允許較大的信號擺幅，并提供更大的動態范圍和信噪比。LM7171 具有低 SFDR 和 THD，非常適合 ADC/DAC 系統。此外，LM7171 的額定工作電壓為 ±5V，適用于便攜式應用。
(1) 如需更多信息，請參閱節 9。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

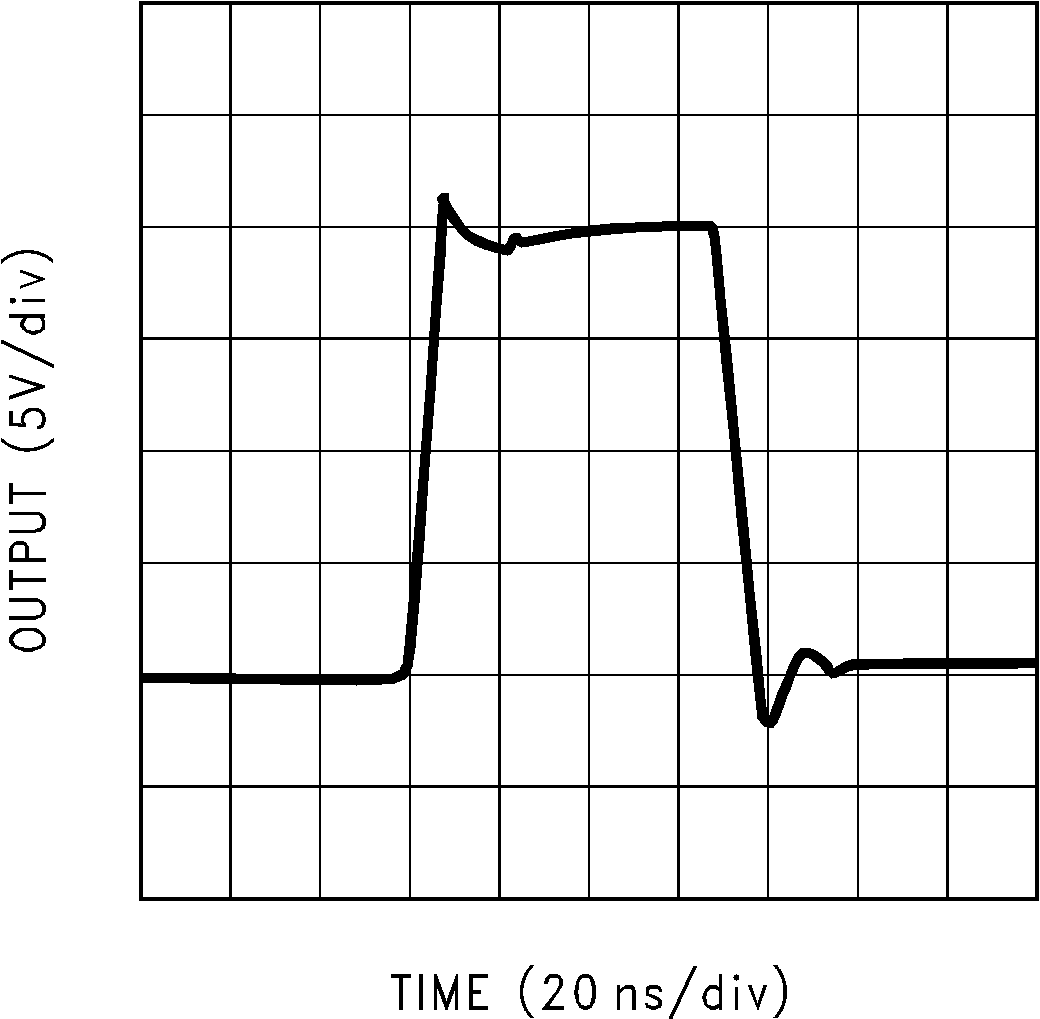

大信號脈沖響應 AV = +2，VS = ±15V
